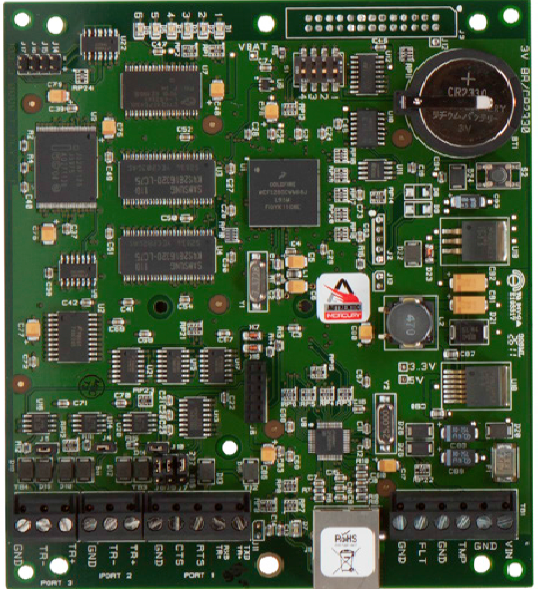

Системный контроллер СКД Lenel OnGuard LNL-1000 с памятью на 175000 пользователей и 50000 системных событий

Интеллектуальный контроллер LNL-1000 компании Lenel Systems предназначен для обмена данными с сервером системы доступа и управления работой таких устройств системы контроля доступа (СКД), как считыватели, исполнительные устройства, охранные датчики и др., подключенных к LNL-1000 через модули входов/выходов и модули считывателей. Этот контроллер СКД может контролировать одновременно до 64 считывателей карт доступа или до 16 модулей входов/выходов, позволяя создавать СКД с различными комбинациями этих устройств. LNL-1000 поддерживает 8 наиболее популярных форматов карт доступа, включая смарт-карты с биометрическими шаблонами, и 8 форматов меток, храня в памяти данные о 175 000 пользователях. Кроме того, контроллер имеет 5 портов RS-232/485, энергонезависимую память на 1 МБ с возможностью ее увеличения до 4 МБ, 2  тревожных входа для датчиков напряжения питания и вскрытия корпуса, а также флэш-память для обновления внутреннего ПО.

Максимальное число устройств системы доступа, которыми контроллер СКД может управлять одновременно, включает 32 модуля считывателей (LNL-1300 (до 32 считывателей) или LNL-1320 (до 64 считывателей) или 16 модулей входов/выходов (LNL-1100 и LNL-1200), а также их различные комбинации на один контроллер. Все эти модули имеют индивидуальный адрес в СКД и позволяют создавать масштабируемые решения. При этом LNL-1300 является интерфейсным модулем для одного считывателя, а LNL-1320 позволяет подключать два считывателя СКД для двухсторонней установки на одной двери или для работы с двумя дверьми.

Управление инженерными системами и исполнительными устройствами СКД
Модуль входов LNL-1100 предназначен для интеграции в СКД шлейфов различных охранных датчиков, а модуль выходов LNL-1200 используется для подключения исполнительных устройств (защелки, электромагнитные, электромеханические или моторные замки и др.) и инженерных систем здания, поскольку он оснащен релейными выходами. Входы и выходы этих модулей можно программно поставить в соответствие друг другу, тогда, например, при получении модулем LNL-1100 тревожного сигнала от охранных датчиков, контроллер СКД отправит команду на модуль LNL-1200, который активирует работу оптических или акустических оповещателей и/или заблокирует дверь помещения, из которого поступил тревожный сигнал.

Несколько вариантов соединения LNL-1100 с управляющим компьютером СКД
Для связи контроллера с компьютером СКД, используется порт 1, который может выступать в качестве интерфейса RS-232 или RS-485. При этом канал RS-232 используется, когда контроллер СКД находится на расстоянии не более 15 м от компьютера и соединяется с ним по схеме «точка-точка». Интерфейс RS-485 применяют при дистанции между контроллером и компьютером не более 1200 м и используют многоточечное соединение (топология «шина»). Если компьютер и контроллер СКД находятся на большем расстоянии друг от друга, то их соединяют через модем, в качестве которых Lenel рекомендует использовать модели модемов LNL-56KEXT или LNL-DC336K. Возможно соединение LNL-1000 с компьютером и по сети Ethernet с применением внешнего модуля LNL-ETHLAN. Все модели и модуль поставляются отдельно.

Подключение к контроллеру интерфейсных модулей СКД
Для подключения различных устройств СКД LNL-1000 имеет 4 порта (№ 2-5), к которым можно подключить до 16 модулей входов/выходов или до 32 интерфейсных модулей считывателей. Эти порты являются интерфейсами типа RS-485 и позволяют использовать для соединения двух- или четырех-проводную витую пару, например, только четыре двухпроводных кабеля, один четырехпроводный плюс два двухпроводных и т.д. Все устройства, которыми управляет контроллер СКД, должны подключаться последовательно (в соответствии с топологией шины), а ответвительный кабель не должен превышать 3 м.

Поддержка 8 форматов карт доступа и 8 форматов идентификационных меток
В отличие от многих аналогов, этот контроллер СКД способен работать со считывателями, которые могут идентифицировать в системе 8 наиболее распространенных форматов карт доступа и 8 форматов идентификационных меток, включая форматы iClass, Proximity, Mifare и др. Как и другие контроллеры Lenel, LNL-1000 поддерживает функцию запрета повторного прохода: если пользователь покинул помещение без идентификации в системе, то доступ в это или другое помещение, контролируемое СКД, ему будет запрещен. Это позволяет предотвращать передачу сотрудником своей карты доступа (пропуска) другому лицу.

Энергонезависимая память для хранения данных о 175 000 пользователей
LNL-1000 поставляется с оперативной памятью (RAM) объемом 1 МБ, но при необходимости ее можно нарастить до 4 МБ, благодаря чему контроллер СКД может хранить в памяти информацию о 175 000 владельцев карт доступа. В этой же оперативной памяти контроллер хранит параметры своей конфигурации и журнал до 50 000 событий в СКД (до 1 000 000 событий при 4 Мб). В случае отключения электропитания, резервное напряжение на RAM подается с литиевой батареи, установленной в плате LNL-1000, что обеспечивает сохранность всех данных. Для обновления внутреннего программного обеспечения контроллер СКД оснащен флэш-памятью.

Другие функциональные возможности контроллера LNL-1000:

• Поддержка до 32 000 уровней доступа
• Назначение до 255 праздников с функцией группирования
• Назначение до 255 временных зон, по 6 временных интервалов в каждой
• Маскирование тревог в СКД Lenel
• Использование ПИН-кодов длиной до 9 знаков
• Управление лифтами в зданиях высотой до 64 этажей
• Возможность настройки времени разблокирования и удержания открытой для каждой двери (требуется ADA)

Защита от несанкционированного вскрытия корпуса или отключения питания
На своей плате контроллер СКД имеет два тревожных входа, к которым можно подключить датчик вскрытия корпуса (тампер) и датчика уровня напряжения питания. При несанкционированном вскрытии корпуса LNL-100 или падении напряжения питания тревожный сигнал немедленно поступит на пульт оператора СКД. Поскольку оба тревожных входа являются «нормально замкнутыми», то, если контроллер СКД не будет оснащен этими датчиками, необходимо на входы установить закорачивающие перемычки.

Последовательность соединения LNL-1000 с устройствами СКД
Проводные подключения контроллера выполняется в несколько этапов:

• Подключить датчик вскрытия и сбоя питания к тревожным входам контроллера. Если эти датчики не используются, то на входы необходимо установить закорачивающие перемычки.
• Соединить контроллер СКД с сервером системы через интерфейс RS-232, RS-485, опциональный модем или Ethernet модуль (порт 1).
• Подключить LNL-1000 к источнику питания переменного или постоянного тока с напряжением 12 В. При соединении с источником постоянного тока необходимо соблюдать полярность подключения.
• Соединить контроллер с подчиненными устройствами СКД через интерфейс RS-485 (порты 2-5).
• Удалить пластиковый изолятор с литиевой батареи на плате.

Основные технические характеристики на контроллер СКД Lenel LNL-1000:
