8-канальный аппаратный кодер компании FAST для передачи real-time видео и синхронизированного звука

Цифровой 8-канальный кодер серии VE8M2 компании FAST Video Security представляет собой компактное устройство для оцифровки аудио- и видеосигнала и преобразования его в формат MPEG-2 с последующей передачей немультиплексированного аудио- и видеопотока по сети со скоростью до 25 к/с на канал и с разрешением до 720х576 пкс. Этот кодер является неотъемлемой частью цифровой системы видеонаблюдения FAST и предназначен для обработки видеосигнала и передачи его на 16- или 32-канальный цифровой видеорегистратор. При необходимости на видеопоток, который передает кодер, могут быть наложены водяные знаки, удостоверяющие подлинность информации. Компания FAST выпускает кодеры как с возможностью передачи синхронизированного с видео звука, так и только для передачи видео.

Устройство кодера VE8M2

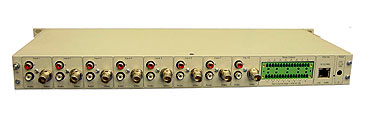

8-канальный кодер имеет 8 композитных видеовходов для подключения аналоговых камер видеонаблюдения и 8 стереовходов для источника аудиосигнала (кодеры VE8M2/200 и VE8M2/200L). К локальной сети кодер подключается через стандартный сетевой интерфейс 10/100BaseT, RJ-45. Кроме того, кодер имеет 8 тревожных входов и 8 релейных выходов, которые дают администратору системы видеонаблюдения возможность запрограммировать сценарии событий, настроить реакцию системы на событие, а также организовать передачу аудио- и видеоинформации через кодер в случае срабатывания датчика. Для наращивания числа тревожных входов и релейных выходов при проектировании системы видеонаблюдения помимо кодеров можно использовать специальные модули для подключения внешних устройств.

Функции кодера в составе цифровой системы видеонаблюдения FAST

К видео- и аудиовходам кодера подключаются камеры видеонаблюдения и источники аудиосигнала (например, микрофоны). Сигнал с каждого из каналов оцифровывается, после чего кодер сжимает полученную аудио- и видеоинформацию в формат MPEG-2 и передает до 8 независимых видеопотоков с синхронизированным звуком по сети или напрямую на видеорегистратор. Это устройство цифровой записи сохраняет полученную с кодера информацию на подключенное через интерфейс SCSI устройство архивации. Одновременно  видеорегистратор является и рабочей станцией, которая осуществляет управление всем комплексом устройств в составе цифровой системы видеонаблюдения FAST. На внутренний жесткий диск видеорегистратора записано управляющее программное обеспечение, с помощью которого можно не только осуществлять централизованный просмотр всех видеопотоков, поступающих через кодеры FAST, но и удаленно настраивать уровень сжатия по каждому каналу, а также другие параметры кодеров.

В зависимости от числа видеокамер, в состав цифровой системы видеонаблюдения может входить неограниченное число устройств цифровой записи и кодеров, обслуживающих неограниченное число каналов аудио и видео.

Построение гибко масштабируемой системы

Благодаря модульной структуре построения системы FAST, система видеонаблюдения объекта может быть спроектирована в точном соответствии с текущими требованиями видеонаблюдения, а затем расширена или модернизирована с сохранением уже сделанных инвестиций. Для наращивания числа аудио- и видеоканалов в систему просто добавляется дополнительный кодер, который подключается к видеорегситратору со свободными каналами.

Режим виртуального матричного коммутатора

Гибкие алгоритмы управления, реализованные разработчиками FAST, позволяют рассматривать комплекс элементов системы (кодеры, кодеки, устройства цифровой записи, подключенные через кодеры видеокамеры и т.д.) как единое целое, что дает системе возможность работать в режиме виртуального матричного коммутатора. Это значит, что с любого видеомонитора, подключенного к композитному видеовыходу устройства цифровой записи, или с монитора любого ПК в составе системы видеонаблюдения FAST оператор может просматривать изображение с любой видеокамеры, подключенной через кодер FAST.

Управление через кодер купольными видеокамерами

Оператор системы FAST может управлять купольными видеокамерами и поворотными устройствами видеокамер как через ПО для просмотра видео, так и с помощью стандартной клавиатуры. В этом случае видеокамера подключается к композитному видеовходу кодера так же, как и стационарная, а для управления поворотным устройством используется последовательный интерфейс (порт RS232/422/485 имеют 1-канальный кодер VE1M2 и 8-канальный кодер серии VE8M2 в черном корпусе).

Поддержка групповой адресации

Для работы в низкоскоростных сетях кодер FAST имеет ряд полезных функций. Для передачи видео- и аудиопотока сразу в несколько центров мониторинга кодер поддерживает протокол групповой адресации. При этом кодер передает всего один пакет информации на адрес Multicast, с которого этот пакет данных рассылается активным клиентам (например, операторам системы видеонаблюдения), что гарантирует эффективное использование трафика независимо от числа получателей информации.
