HeiTel: многофункциональные системы видео наблюдения

Цифровые системы видео наблюдения компании HeiTel Digital Video предназначены для организации территориально-распределенной системы безопасности банкоматов, АЗС, минимагазинов и других небольших по площади территориально удаленных объектов. Охранные системы видео наблюдения HeiTel предоставляют широкие возможности как для организации централизованного мониторинга системы банкоматов или других объектов, так и для удаленной настройки отдельных устройств охранной системы. Оборудование, входящее в состав системы видео наблюдения HeiTel, позволяет осуществлять запись либо локально на съемный жесткий диск, либо на персональный компьютер централизованного мониторинга и осуществляет трансляцию видео по каналам ISDN, PSTN (POTS), GSM, TCP/IP, а также позволяет организовать централизованную систему безопасности банкоматов и других распределенных объектов в населенных пунктах, где отсутствуют качественные линии связи. Для записи видео используется специальный формат файлов, благодаря которому изменить их содержимое невозможно.

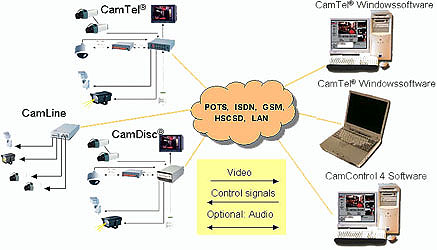

Состав системы видео наблюдения HeiTel Digital Video

Многофункциональная цифровая система видео наблюдения компании HeiTel Digital Video может использоваться для организации централизованной системы безопасности банкоматов, системы АЗС, минимагазинов или других распределенных объектов. В состав системы видео наблюдения HeiTel входит линейка цифровых устройств для передачи по сети аудио- и видео данных, а также записи видео информации:

Цифровые видеонакопители следующих модификаций:

10-канальные сетевые мультиплексоры CamTel ISDN и CamTel V.24
2-канальные передатчики видеосигнала CamLine ISDN и CamLine V.24
Аудиомодули
PTZ-адаптеры

Цифровые видеонакопители CamDisc оснащены входами для подключения до 4 телекамер и осуществляют трансляцию видео по сетям ISDN, PSTN (POTS), GSM, TCP/IP, а также запись видеоизображения на жесткий диск. При подключении аудиомодуля видеонакопитель позволяет организовать полнодуплексную трансляцию аудиосигнала. Также через видеонакопитель можно управлять поворотными устройствами и трансфокаторами подключенных к нему видео камер системы видео наблюдения. Цифровые видеонакопители CamDisc имеют встроенный детектор движения, входы для подключения внешних датчиков и позволяют гибко настраивать параметры записи и трансляции индивидуально для каждой подключенной видео камеры системы видео наблюдения. Съемный жесткий диск гарантирует удобство эксплуатации CamDisc при отсутствии качественных линий связи.

Сетевой мультиплексор CamTel транслирует по сетям ISDN, PSTN (POTS), GSM, TCP/IP видео изображение с 10 телекамер системы видео наблюдения и имеет буфер на 110 предтревожных кадров. Как и видеонакопитель CamDisc, по сигналу тревоги сетевой мультиплексор автоматически устанавливает соединение с постом оператора системы видео наблюдения. Также сетевой мультиплексор CamTel имеет прозрачный последовательный порт для управления поворотными устройствами телекамер и два релейных выхода.

2-канальный передатчик видеосигнала CamLine транслирует по сети изображение от 2 телекамер и имеет два входа для подключения внешних охранных датчиков и 1 релейный выход. По сигналу тревоги передатчик видео сигнала CamLine автоматически устанавливает соединение с постом оператора. Этот передатчик имеет миниатюрные размеры и прост в установке.

Аудиомодуль HeiTel предназначен для трансляции аудиосигнала и работает совместно с устройствами CamDisc или CamTel. Аудиомодуль имеет 1 микрофонный и 1 линейный вход, а также 1 аудиовыход и обеспечивает передачу звука в одном или двух направлениях.

PTZ-адаптер подключается к последовательному интерфейсу CamDisc или CamTel и позволяет управлять поворотными устройствами и трансфокаторами 10 телекамер и скоростных купольных камер. Это устройство поддерживает наиболее известные PTZ-протоколы и функцию их дистанционного обновления.

Программное обеспечение для системы видео наблюдения HeiTel

Управление системой видео наблюдения HeiTel осуществляется с помощью специально разработанного программного обеспечения, служащего для удаленного мониторинга, управления и настройки отдельных устройств системы видео наблюдения с персонального компьютера. Программное обеспечение для системы видео наблюдения HeiTel представлено следующими пакетами программ:

CamTel Windows Software
CamControl 4
HeiTel Player

CamTel Windows Software инсталлируется на персональном компьютере, к которому подключается передатчик видеоинформации CamTel, CamDisc или CamLine. С помощью этого пакета программ оператор системы видео наблюдения получает доступ к дистанционной настройке параметров записи видео и трансляции его по каналам связи ISDN, PSTN (POTS), GSM, TCP/IP. CamTel Windows Software поддерживает функции управления поворотными устройствами и трансфокаторами подключенных к передатчику телекамер, мониторинга тревог, а также функции приема вызовов с передатчиков (CamTel, CamDisc или CamLine) по таймеру или по тревоге и множество других полезных функций.

CamControl 4 используется для организации центрального поста системы безопасности банкоматов, АЗС, супермаркетов или других распределенных объектов. С помощью ПО CamControl 4 оператор системы видео наблюдения может контролировать до 250 передатчиков системы и изменять их настройки. Кроме того, CamControl 4 отображает на экране просмотра список событий, произошедших в охранной системе видео наблюдения, что повышает надежность системы видео наблюдения и позволяет работникам службы безопасности сети банкоматов оперативно реагировать на тревоги.

HeiTel Player Software – это программное приложение, с помощью которого оператор системы видео наблюдения может просматривать видео информацию, записанную на видео накопители CamDisc или на жесткий диск персонального компьютера. Просмотр видео архива системы видео наблюдения осуществляется в полноэкранном или мультиэкранном режиме с разбиением на 2, 4 или 10 окон. Программное обеспечение HeiTel Player Software включает в себя функцию настройки скорости воспроизведения видео. Реализованные в HeiTel Player Software алгоритмы поиска обеспечивают удобство работы с видеоархивами больших размеров. Кроме того, с помощью этого приложения оператор охранной системы видео наблюдения может распечатать отдельные кадры видеоархива, сопровождаемые системной информацией, а также экспортировать отдельные кадры или их последовательность в форматы JPEG, BMP, AVI или формат HeiTel. Программное приложение HeiTel Player Software является структурной компонентой CamTel Windows Software и CamControl 4, поэтому этим программным продуктам доступны все функции HeiTel Player Software.

Централизованный мониторинг и управление устройствами охранной системы видео наблюдения HeiTel

Универсальное программное обеспечение для охранного видео наблюдения CamControl 4 позволяет осуществлять централизованный мониторинг устройств, входящих в состав охранной системы видео наблюдения, и управлять их настройками. С помощью CamControl 4 оператор охранной системы видео наблюдения одновременно может просматривать видео изображение с четырех устройств CamDisc или CamLine, служащих передатчиками видео информации, причем всего с помощью программного обеспечения можно контролировать до 250 передатчиков.

Экран просмотра CamControl 4 делится на 4 окна: одно основное и три дополнительных, – в каждом из которых отображается видео, поступающее с подключенных к передатчикам видео камер. При этом оператор системы видео наблюдения получает полный доступ к настройкам любого из активных (контролируемых в данный момент) устройств охранного видео наблюдения. Изображение в основном окне можно переключать в мультиэкранный формат (на 2, 4 или 10 телекамер), просматривая «живое» видео, архив или предтревожную запись с видео камер, входящих в состав охранной системы видео наблюдения. Также оператор центрального поста мониторинга может удаленно настраивать качество изображения с видео камер, подключенных к активному передатчику, управлять их поворотными устройствами, изменять настройки архивирования и детектора движения.

Доступ к настройкам системы видео наблюдения и просмотру видео ограничен трехуровневой системой паролей.

Организация охранного видео наблюдения при отсутствии качественных линий связи

На базе оборудования HeiTel можно построить не только сетевую систему видео наблюдения и безопасности банкоматов или других распределенных объектаов, так и организовать охранное видео наблюдение индивидуально за каждым банкоматом с регулярным сбором видеоданных, записанных на съемный жесткий диск. Это особенно удобно, если система банкоматов размещена в населенном пункте, где нет качественных линий связи для подключения к сети Ethernet или модемного соединения, и трансляция видео по сети затруднена. Входящий в линейку продуктов для охранного видео наблюдения видео накопитель CamDisc имеет слот для жесткого диска и по желанию заказчика может комплектоваться шасси и съемным жестким диском объемом 40, 80 или 120 Гб, заключенным в корпус.

Такое конструктивное решение позволяет производить периодическую замену жесткого диска в каждом из видео накопителей распределенной системы банкоматов или других распределенных объектов и сохранять и просматривать видео со всех банкоматов системы на компьютере центрального поста охраны. Этот метод мониторинга довольно удобен и не требует значительных временных затрат, поскольку даже при максимальной скорости записи на жесткий диск объемом 120 Гб замену диска можно производить более чем через 3,5 суток (продолжительность записи значительно возрастет, если настроить видеонакопитель на срабатывание по тревоге).

Своевременное уведомление о тревоге

Благодаря функциональным возможностям и гибким настройкам программного обеспечения для удаленного мониторинга и управления CamControl 4 и CamTel Windows Software, оператор охранной системы видео наблюдения может отслеживать сигналы тревоги в системе. При поступлении сигнала тревоги на устройства CamDisc или CamTel устанавливается автоматические соединение с постом оператора охранной системы видео наблюдения и в случае, если установить соединение не удается, еще с тремя дополнительными абонентами (которые задаются в настройках телефонными номерами или IP-адресами). При этом на экран оператора охранной системы видео наблюдения выводится предупреждение о тревоге в сопровождении звукового сигнала до тех пор, пока охранная система видео наблюдения не получит подтверждение о получении сообщения. Такая система передачи тревожных сообщений практически исключает возможность пропуска сигнала тревоги, поступившего с особо важного объекта, и повышает уровень безопасности, обеспечиваемый охранной системой видео наблюдения.

Управление поворотными устройствами видео камер системы видео наблюдения

Программное обеспечение CamControl 4 и CamTel Windows Software поддерживает функцию управления поворотными устройствами и трансфокаторами видео камер, а также скоростными купольными камерами охранной системы видео наблюдения. Дистанционное управление поворотными устройствами осуществляется через PTZ-адаптер HeiTel, который подключается к прозрачному последовательному интерфейсу устройства CamDisc или CamTel и позволяет контролировать до 10 купольных камер или телекамер с поворотными устройствами. Интерфейс управления поворотным устройством появляется в окне просмотра видео автоматически, как только оператор охранной системы видео наблюдения переключается на просмотр видео изображения с подсоединенной к PTZ-адаптеру телекамеры. PTZ-адаптер поддерживает протоколы телеметрии таких производителей, как Baxall, Dennard, Ernitech, Geutebrück, JVC, Panasonic, Pelco, Philips, Samsung, Sensormatic, Sony, ULTRAK, VCL, Vicon, VideoTec, Videotronic Infosystems. Список поддерживаемых протоколов телеметрии постоянно расширяется.

Модификация PTZ-адаптера R16 имеет 16 релейных выходов для управления дополнительным внешним оборудованием, например, электромагнитным замком двери или включением света.

Системные требования к системе видео наблюдения HeiTel

Компьютер, на который устанавливается программное обеспечение для системы видео наблюдения CamTel Windows Software, CamControl 4 или HeiTel Player, должен отвечать приведенным ниже требованиям.

CamTel Windows Software или CamControl 4 (управление системой видео наблюдения):

HeiTel Player (просмотр видео в системе видео наблюдения):

Цена и детальные технические характеристики системы видео наблюдения и безопасности для банкоматов компании HeiTel Digital Video и ее комплектующих приведены в каталоге CCTV. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов АРМО-Системы предусмотрена гибкая система скидок.
