DVMRe eZT- триплексный мультиплексор эконом класса компании KALATEL

Сетевой мультиплексор DVMRe eZT (Digital Video Multiplexer Recorder, e – сетевая версия) компании GE SECURITY / KALATEL представляет собой триплексный мультиплексор эконом-класса и создан на базе мультиплексора DVMRe CTX KALATEL в середине 2003 г. Этот мультиплексор обладает широким набором функций и предназначен для работы в составе аналоговой или цифровой системы видеонаблюдения. Помимо коммутации видеосигналов с телекамер, мультиплексор осуществляет цифровую видеозапись со скоростью до 50 полей в секунду на жесткий диск до 320 Гб. DVMRe eZT работает в сети Ethernet и управляется с собственной панели управления, с выносной клавиатуры, а также с удаленных компьютеров посредством RS-232.

Функции по мультиплексированию видеосигнала

Как и все триплексные мультиплексоры торговой марки KALATEL, мультиплексор DVMRe eZT позволяет одновременно просматривать на одном мониторе «живое» и записанное изображение, а также осуществлять запись видеоинформации со всех подключенных к нему телекамер. В режиме просмотра мультиплексор обеспечивает полноэкранное видео, последовательный просмотр изображений с видеокамер, режим «картинка в картинке» (PIP) и мультиэкранное отображение видео одновременно с 4, 6, 7, 9, 10, 13 и 16 телекамер. В зависимости от числа подключаемых видеокамер, цветной мультиплексор DVMRe eZT выпускается в трех модификациях:

мультиплексор DVMRe - 4eZTX
мультиплексор DVMRe - 10ZTX
мультиплексор DVMRe - 16eZTX,

где цифра в названии модели обозначает максимальное число подключаемых к мультиплексору видеокамер, а буква X – его работу в стандарте PAL.

Поскольку мультиплексор серии eZT является экономичной версией мультиплексора DVMRe CTX, то в нем сокращен набор опций. Кроме того, разработчики исключили ряд меню, связанных с прецизионной настройкой каждой из камер, поиск по движению в зонах, опции настроек зумеров по тревоге и т. п. Основные отличия мультиплексора серии DVMRe eZT от триплексного мультиплексора серии DVMRe CTX приведены на странице этого сайта.

Цифровая видеозапись на жесткий диск мультиплексора и на другие устройства хранения информации

Как и все модели мультиплексора DVMRe, триплексный мультиплексор серии eZT производит цифровую видеозапись изображения с высоким разрешением на встроенный жесткий диск объемом 40, 80, 160 или 320 Гб (жесткий диск объемом 40 Гб устанавливается только в 4-канальный мультиплексор DVMRe-4eZTX). Высокое качество и плотность видеозаписи достигаются за счет использования формата компрессии Wavelet. При этом мультиплексор предоставляет оператору возможность выбора качества записи изображения: высокое, стандартное или среднее.

Использование технологии параллельной обработки видеосигнала (PVP) позволяет мультиплексору осуществлять запись на жесткие диски со скоростью до 50 п/с (полей в секунду) (PAL), что в несколько раз превосходит показатели большинства других комбинированных мультиплексоров / видеомагнитофонов. Видеозапись мультиплексор выполняет с разрешением 720 пикселей по горизонтали на 576 пикселей по вертикали. Кроме того, мультиплексор допускает регулирование скорости записи от 0,125 п/с до 50 п/с, запись отдельных событий, покадровую запись, а также и то и другое. В разных режимах работы мультиплексор автоматически определяет вид телекамеры (цветная или черно-белая) и осуществляет регулировку усиления и согласование нагрузки.

Поскольку мультиплексор имеет детектор движения (проникновения), то запись видео до, во время и после события тревоги может осуществляться по сигналу с детектора. Установленный в мультиплексор детектор движения имеет 256 уровней разрешения по размеру объекта, 256 зон на одну камеру и 10 уровней чувствительности.

При использовании DVMRe eZT в крупных системах видеонаблюдения, характеризующихся большими объемами записи и хранения видео информации, мультиплексор может производить архивацию видео на накопители типа DVSe, DAT, AIT, CD-R и RAID, которые подключаются к мультиплексору через порт SCSI.

Мгновенный поиск и удобный просмотр видеозаписей отличают мультиплексор от аналогов

Для поиска необходимых видеозаписей оператор системы видеонаблюдения затрачивает считанные секунды. Триплексный мультиплексор реализует два способа поиска записанных данных: анализ диска или поиск по времени/дате/камере/сигналу тревоги/событию. Благодаря наличию графического экрана анализа диска, мультиплексор может быстро найти записи с движением, с сигналами тревоги или с событиями. С помощью встроенного дискового регулятора можно осуществлять обычное или реверсивное (вперед и назад) воспроизведение с переменной скоростью, включая покадровый просмотр изображений в прямом и обратном направлении. Тревожные видеозаписи мультиплексор отображает в полноэкранном формате.

Простота настройки, обслуживания и управления мультиплексором

Все мультиплексоры серии eZT просты в управлении: на передней панели каждый мультиплексор имеет кнопки, похожие на средства управления обычного видеомагнитофона или мультиплексора, что обеспечивает управление на интуитивном уровне. При включении электропитания мультиплексор автоматически настраивает свою конфигурацию с использованием эксклюзивной функции AutoInstall, после чего мультиплексор переходит в режим записи событий, ожидая активности в зонах видеонаблюдения подключенных к нему телекамер. При срабатывании детектора движения, мультиплексор включает запись видео с заданной по умолчанию или более высокой скоростью, если к мультиплексору подключено меньшее число штатных телекамер. При этом после нажатия одной из клавиш мультиплексор автоматически выводит на экран последнюю запись.

Каждый мультиплексор комплектуется графическим интерфейсом WaveReader, поэтому для управления мультиплексором DVMRe eZT по сети операторы системы видеонаблюдения могут использовать компьютер. При использовании WaveReader оператор и другие пользователи могут через мультиплексор дистанционно управлять движением подключенных к нему поворотных или купольных видеокамер, изменять масштаб изображения и фокусное расстояние, осуществлять поиск требуемого видео, а также программировать или выбирать предустановки телекамеры. Для каждой телекамеры можно установить через мультиплексор режим покадровой записи или записи отдельных событий. Все меню для настройки видеокамер и сигналов тревоги, которые заложены в мультиплексор, легко программируются и облегчают процесс настройки.

Кроме этого, мультиплексор позволяет оператору задавать и сохранять свою конфигурацию с целью ее резервирования или полного копирования на другой мультиплексор DVMRe eZT. Для тщательного изучения каждого изображения и повышения его качества на мультиплексор можно установить приложение WaveStudio программного обеспечения WaveReader. Эта опция позволяет регулировать яркость, контрастность, оттенки цвета, насыщенность и уровень шума изображения, которое формирует мультиплексор.

Интерфейс CaliburProBridge – сопоставление записываемого видео с моментом транзакции в кассовом аппарате

Представляемый мультиплексор серии eZT имеет вход для подключения интерфейса Calibur ProBridge, который позволяет записывать текстовые данные транзакций, например, в кассовом аппарате, и ассоциировать их с видеоинформацией, поступающей с камеры, направленной в зону кассы. Благодаря наличию POS-интерфейса (Payment Operation System – система платежных операций) в Calibur ProBridge, любая запись, ассоциированная с какой-либо транзакцией, может быть легко найдена и использована в качестве свидетельства в спорных ситуациях, связанных с кассовыми операциями. Для поиска записи через мультиплексор необходим номер операции или любой другой текст кассового аппарата или подобного устройства. При этом мультиплексор может быть настроен так, что когда соответствующее событие будет найдено, начнется автоматическое воспроизведение искомого эпизода. Важно также отметить, что целостность каждой записи, которую делает мультиплексор, обеспечена скрытыми водяными знаками, подтверждающими, что записанное или совместно используемое изображение не подвергалось изменению.

Стабильная работа мультиплексора в сети

Мультиплексор подключается к сети Ethernet через сетевую плату с разъемом RJ45. При создании большой системы видеонаблюдения можно через RS485 объединить в единую Ethernet LAN/WAN сеть до 32 мультиплексоров и выносных клавиатур серии KTD-405 или CBR-KB3(X). При таком подключении мультиплексор могут одновременно использовать не более 20 пользователей. Один пользователь может через мультиплексор просматривать записанное изображение, а остальные 19 – «живую» картинку. В то же время мультиплексор DVMRe eZT будет продолжать запись видео с телекамер.

Пользователи такой сети мультиплексоров могут производить отбор и отправку изображений или фрагментов видеозаписи по сети, осуществлять печать и передачу изображений по электронной почте, а также архивировать фрагменты видеозаписей. При появлении новых версий программного обеспечения для мультиплексора, их также можно обновлять через сеть.

Кроме того, мультиплексор может подключаться к сети через модем по выделенным телефонным линиям (RS232). Для управления поворотными устройствами видеокамер мультиплексор можно доукомплектовать клавиатурой управления CBR-KB3/J(X) с джойстиком. Для подключения внешних датчиков сигнализации мультиплексор имеет клеммные колодки на коммутационной плате DB25 (входит в комплект мультиплексора).

Одновременный контроль до 64 подключенных к мультиплексорам камер в сети

В феврале 2004 года GE SECURITY выпустила новую версию ПО WaveReader 3.0. Более ранние версии WaveReader, входящего в комплект поставки мультиплексоров и видеорегистраторов, позволяют настраивать по сети мультиплексоры общим количеством до 4 и просматривать на экране видео одновременно с 16 подключенных к мультиплексору камер. С помощью WaveReader 3.0 Вы можете с подключенного к сети компьютера производить настройку до 16 мультиплексоров серий DVMRe, DSR-2000e, DVSe и просматривать на одном экране изображения с 64 камер.

В WaveReader 3.0 заложены оптимизированные алгоритмы записи информации, что позволяет мультиплексорам Kalatel более эффективно использовать дисковое пространство для сохранения файлов объемом более 2 Гб (изображения высокого разрешения или длинные видеоклипы). В составе системы видеонаблюдения мультиплексоры можно объединять в группы и по группам выводить на экран видео с подключенных к мультиплексорам камер.

Благодаря веб-браузеру Kalatel, изображение с подключенных к мультиплексорам камер можно просматривать с подключенного к сети компьютера в окне стандартного Интернет-браузера. Для удобства управления поворотными камерами в данную версию программного обеспечения для мультиплексора включены новые, более удобные, чем в предыдущих версиях, функции (приложение Advanced MouseTrack).

Основные технические характеристики на мультиплексор KALATEL DVMRe eZT:

Описание программного обеспечения для удаленного доступа к триплексному мультиплексору серии DVMRe eZT, а также к устройствам цифровой записи DSR и DVS компании Kalatel Вы найдете в разделе Техническая поддержка/Инструкции по эксплуатации, на этом же сайте.

Цена и детальная техническая информация на триплексный мультиплексор DVMRe eZT компании GE SECURITY / KALATEL и мультиплексоры других производителей приведены в каталоге CCTV. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов АРМО-Системы предусмотрена гибкая система скидок.

Для получения более подробной информации на триплексный мультиплексор направляйте запросы на armosystems@armo.ru либо обращайтесь по телефонам (495) 787-33-42, 937-90-57 к специалистам АРМО-Системы или в территориальные офисы компании:

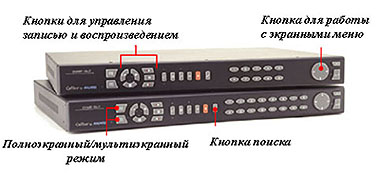

Цветной триплексный мультиплексор с цифровой записью DVMRe eZT компании GE SECURITY / KALATEL
