HID R10 - бесконтактный считыватель карт, меток и брелоков формата iClass

Малогабаритный считыватель R10 компании HID Global Corporation выполняет считывание кодов и данных со смарт-карт, брелоков и меток, использующих технологию iClass, и предназначен для работы в составе системы ограничения доступа в помещения. Этот считыватель карт может работать и со смарт-картами стандарта Mifare, которые, помимо контроля доступа, применяются в различных корпоративных приложениях. Используя радиочастотную технологию идентификации iClass, считыватель R10 принимает код доступа и данные со всех моделей карт на частоте 13,56 МГц при расстоянии до карты не более 76 мм. Он оснащен интерфейсом Wiegand, запитывается от источника постоянного тока напряжением 10-16 В и работает в широком диапазоне температур. Корпус считывателя карт изготовлен из поликарбоната серого или черного цвета, имеет небольшие размеры и быстро монтируется на стене.

Так же как и считыватели карт Proximity, считыватель R10 имеет невысокую цену и использует радиочастотную технологию идентификации карт (Radio Frequency IDentification Technology), но в отличие от них осуществляет приемо-передачу данных на частоте 13,56 мГц, на которую настроены антенны смарт-карт Mifare и iClass, и принимает код доступа или данные с карты только после совпадения секретных ключей карты и считывателя. При этом считыватели iClass имеют более серьезную защиту кода доступа от «взлома», чем считыватели Mifare, поскольку используют секретные ключи размером 64 бита, в отличие от 48 бит у считывателей Mifare.

Конструктивные элементы считывателя R10 iClass

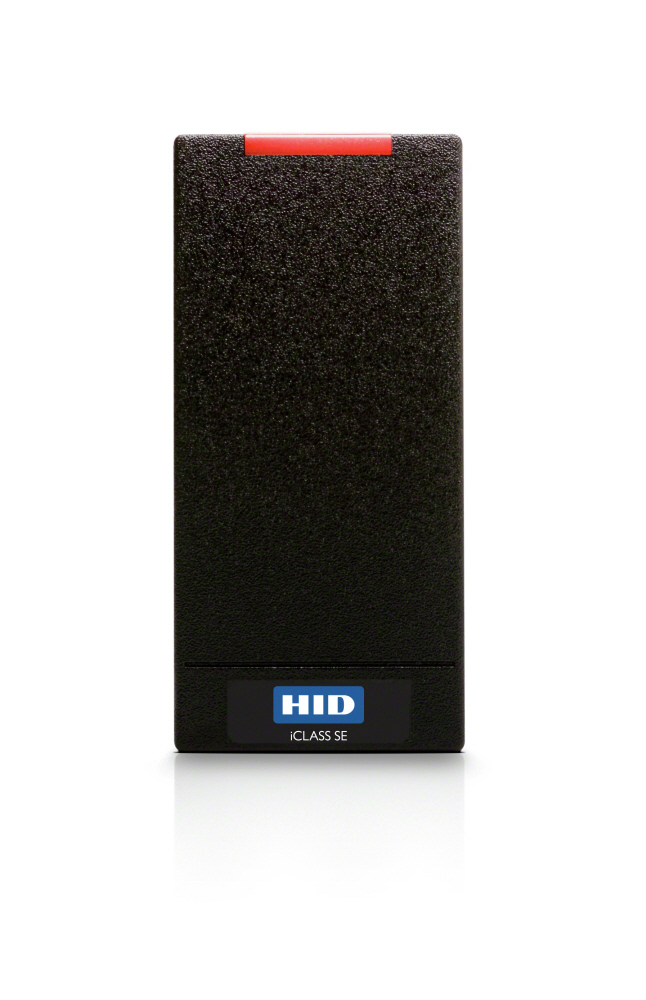

Бесконтактный считыватель HID R10 имеет плоский корпус размером 76х44х19 мм, в котором размещается антенный модуль, радиочастотный блок, микросхема и микроконтроллер с интерфейсом Wiegand, через который считыватель карт подключается к контроллеру СКУД. Микросхема R10 хранит в секторах памяти секретные ключи для приложений и поддерживает низкоуровневые функции для обеспечения доступа к смарт-картам. Обмен секретными ключами и передача данных (или кода доступа) с карты на считыватель происходит на дистанции не менее 76 мм. Для питания считывателя карт следует использовать источник постоянного тока напряжением 10-16 В.

Механизм взаимодействия считывателя и карты
При попадании смарт-карты в зону электромагнитного излучения считывателя, в ней «наводится» напряжение, которое включает электрическую схему карты и ее радиочастотный блок передает на R10 зашифрованный 64-битный секретный ключ. Если ключ считывателя и карты совпадают, то смарт-карта пересылает на считыватель свой код доступа. Этот код переводится в один из форматов Wiegand (Wiegand 26 – Wiegand 37) и пересылается считывателем карт на контроллер системы доступа. Если владельцу карты разрешен доступ в помещение, охраняемое СКУД, то контроллер разблокирует турникет проходной или электромеханический замок двери.

Защита кодов доступа от «взлома» в момент передачи
Благодаря использованию специального алгоритма обмена информацией между смарт-картой и считывателем, а также применению шифрования данных и 64-битного секретного ключа, считыватели карт iClass обеспечивают один из самых высоких уровней защиты кодов от «взлома» и надежность работы всей системы контроля доступа в целом. Обычно, секретные ключи записываются на карты, а также хранятся в защищенной памяти считывателя карт. Более того, все секретные ключи назначаются владельцем системы доступа, что гарантирует дополнительную безопасность системы и защиту от возможной утечки информации через инсталлятора системы контроля доступа или производителя смарт-карт.

Использование считывателей и смарт-карт iClass HID в СКУД и других приложениях
Поскольку цена считывателя R10 не отличается от цены на самый простой считыватель карт Proximity, а разница стоимости карт iClass и Proximity уже не велика, специалисты HID рекомендуют использовать устройства iClass для систем контроля и управления доступом, которые строятся с «нуля». При этом стоимость такой СКУД будет незначительно выше, но владелец компании получает возможность применения смарт-карт не только для ограничения и контроля доступа, но и в различных внутрикорпоративных приложениях.

В зависимости от модели, смарт-карта iClass может иметь от 2 до 16 секторов памяти, в каждый из которых можно записывать данные для соответствующего приложения. Например, одна и таже смарт-карта iClass может применяться в качестве карты доступа в помещения, для учета рабочего времени сотрудников, для санкционированного доступа в компьютерные сети, въезда и выезда с автоматизированных паркингов, а также в качестве электронного кошелька для расчетов в корпоративных столовых, автоматах и магазинах.

Развитие действующей СКУД на базе технологии iClass
Если в офисе компании работает СКУД на базе proximity устройств, то дальнейшее наращивание этой системы с использованием считывателей iClass будет более эффективным и экономичным. Для модернизации такой СКУД следует использовать одну из моделей считывателя iClass, а также заменить все proximity карты доступа на смарт- карты HID 2020 iClass, в которых установлено два чипа – iClass и Proximity. Тогда чип Proximity этой карты будет работать со старыми считывателями, а чип iClass – с новыми. Благодаря такому малобюджетному решению, можно будет использовать считыватели карт proximity, пока они не выйдут из строя, и наращивать СКУД более технологичными считывателями iClass.

Удобство и простота монтажа считывателя R10
В большинстве случаев считыватель карт и брелоков устанавливается в стандартную монтажную коробку, но при необходимости может крепиться и на металлическую поверхность. Корпус R10 выполнен из поликарбоната серого или черного цвета, устойчив к механическим нагрузкам и атмосферным осадкам. В рабочем состоянии считыватель карт потребляет ток не более 300 мА и надежно функционирует в диапазоне температур от -30 до +65 градусов Цельсия.

Таблица расстояний между считывателями и различными идентификаторами HID iClass, при которых осуществляется гарантированное считывание кода доступа (в сантиметрах):

Подробные технические характеристики и цены на считыватель карт HID R10 iClass, а также на другие считыватели HID стандартов iClass и Mifare приведены в подразделе «считыватели карт» каталога оборудования СКУД. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции, гарантийного и сервисного обслуживания оборудования.
