Универсальные модули LNL-1300 и LNL-1320 для подключения к СКД OnGuard считывателей карт доступа и кодонаборных клавиатур
 Интерфейсные модули LNL-1300/1320 компании Lenel Systems интегрируют считыватели карт доступа/меток форматов Proximity и iClass, и кодонаборные клавиатуры с контроллерами системы контроля доступа (СКД) OnGuard. Каждый модуль совместим со считывателями с интерфейсами стандартов Clock&Data или Wiegand, а также со считывателями карт, поддерживающими протокол Lenel OnGuard Open Supervised Device Protocol (OSDP). Обе модели функционируют автономно или под управлением контроллера с поддержкой режимов «код объекта», «блокировка» и «разблокировка». Для соединения с контроллером модули оснащены интерфейсом RS-485 и каждое устройство имеет свой адрес в системе контроля доступа объекта. LNL-1300 и LNL-1320 могут работать от источника постоянного тока с напряжением 12 или 24 В.
LNL-1320 может применяться для ограничения доступа через одну дверь, если идентификация пользователей осуществляется двумя считывателями с двух сторон двери, или для ограничения доступа через две двери, когда каждый считыватель карт контролирует одну дверь в одном направлении. Каждая модель модуля оснащена 4 входами для подключения датчиков положения дверного полотна и кнопок выхода, 2 выходами для управления электрическими замками, а считыватели с Wiegand интерфейсами подключаются к модулю через стандартные разъемы.
Модель модуля для ограничения доступа через две двери или одну дверь в двух направлениях
В отличие от LNL-1300, модуль считывателей карт LNL-1320 оснащен 4-мя свободно программируемыми входами и выходами, для контроля и управления дополнительными устройствами системы доступа. Например, к входам модуля можно подключить инфракрасные и магнитоконтактные датчики, тревожные кнопки или кнопки экстренной разблокировки двери, а через выходы можно управлять световым табло и/или сиреной. Это особенно удобно и эффективно, когда в помещении, охраняемом системой контроля доступа, установлены различные охранные датчики.
Модуль для считывателей, контролирующих проход через одну дверь
LNL-1300 чаще используется для контроля двери и управления ее замком при ограничении доступа в одном направлении, когда считыватель карт устанавливается с внешней стороны помещения. Он оснащен разъемом, через который подключаются считыватели карт с интерфейсом Wiegand, имеет 2 входа для подключения датчика состояния двери и кнопки выхода, один свободно программируемый выход и 1 выход для управления электрическим замком двери. Через интерфейсы ПО OnGuard Access каждому входу модуля считывателей можно назначить тип «нормально замкнутый» или «нормально разомкнутый». По умолчанию дверной геркон является нормально замкнутым, а контакт кнопки выхода - нормально разомкнутым.
Подключение к LNL-1300/1320 считывателей карт доступа
К модулям LNL-1300 и LNL-1320 можно подключить, соответственно, один или два считывателя или такое же число кодонаборных клавиатур. При этом считыватели карт подключаются к модулю через стандартный интерфейс Wiegand, по которому осуществляется управление их зуммером и светодиодами. Кроме того, модули LNL-1300 и LNL-1320 могут применяться для управления лифтами и в состоянии контролировать лифт одного этажа или на 6 этажах, соответственно. В этом случае настройка оборудования выполняется с помощью специального ПО Lenel OnGuard.
Соединение модулей с системным контроллером СКД
Для подключения модуля к контроллеру системы контроля доступа используется Порт 1 LNL-1300/1320, который представляет собой 2- или 4-проводный интерфейс RS-485. Соединение выполняется, как правило, экранированным кабелем типа «витая пара». При этом длина кабеля не должна превышать 1200 м, а ответвления от шины к модулям считывателей карт рекомендуется делать не более 3 метров.
 Управление работой исполнительных устройств системы контроля доступа

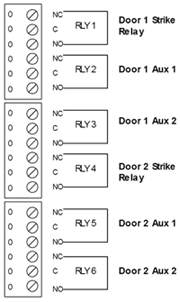

Различные исполнительные устройства СКД подключаются к модулю считывателей карт LNL-1320 через 6 релейных выходов, которые настраиваются как «нормально замкнутые» (НЗ) или «нормально разомкнутые» (НР). К двум из шести выходов подключаются электрические замки дверей, контролируемых модулем считывателей, а остальные выходы являются свободно программируемыми и к ним можно подключать, например, звуковые или световые оповещатели. У модели модуля считывателей карт LNL-1300 имеется 2 релейных выхода, к одному из которых подключается электрозамок, а к другому – еще одно исполнительное устройство.
Защита LNL-1300/1320 от вскрытия корпуса и сбоев электропитании
Модули считывателей карт оснащены двумя тревожными входами, к которым можно подключить датчик вскрытия корпуса и датчик уровня напряжения электропитания. Независимо от производителя, эти датчики должны быть «нормально замкнутыми», а их соединение с модулем считывателей должно выполняться кабелем типа «витая пара». Если в системе безопасности эти датчики не используются, то на входы необходимо установить закорачивающие перемычки.
Порядок электроподключения LNL-1300/1320 к элементам СКД
Все проводные подключения к модулю считывателей карт следует выполнять в нижеперечисленном порядке:
- Подключить к модулю считыватель (и) карт доступа;
- Соединить LNL-1300/1320 витой парой с управляющим контроллером;
- К тревожным входам модуля подключить датчик вскрытия и датчик уровня электропитания;
- Соединить модуль с источником электропитания;
- К релейным выходам подключить исполнительные устройства;
Технические характеристики на модули считывателей карт Lenel LNL-1300/1320:
| Параметры |
LNL-1300 |
LNL-1320 |
| Входы модуля считывателей |
2 контролируемых |
8 контролируемых 2 тревожных |
| Порт для связи с контроллером |
RS-485 (2- или 4-проводный), скорость передачи данных 2400…38400 байт/с |
RS-485 (2- или 4-проводный), скорость передачи данных 2400…38400 байт/с |
| Ток на выходах |
5 А, 30 В постоянного тока 1 А, 30 В постоянного тока |
5 А, 30 В постоянного тока |
| Питание |
12 или 24 В ± 15%, 125 мА, постоянный ток |
12 или 24 В ± 15%, 450 мА, постоянный ток |
| Диапазон рабочих температур |
0º…+70º С |
0º…+70º С |
| Габариты |
83 х 74 х 36 мм |
152 х 203 х 25 мм |
| Вес |
120 г |
290 г |
Подробные технические характеристики и цены на модули считывателей карт доступа Lenel LNL-1300 и LNL-1320, а также на другое охранное оборудование компании Lenel приведены в подразделе «модули считывателей карт» каталога оборудования для СКД OnGuard. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции, гарантийного и сервисного обслуживания оборудования.
Для получения дополнительной информации на модули для считывателей карт Proximity и iClass, модули входов/выходов, контроллеры и ПО для многодверных СКД OnGuard марки Lenel, обращайтесь по эл. почте armosystems@armo.ru или по телефонам: (495) 787-3342, 937-9057 к менеджерам отдела продаж компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования Lenel, либо в региональные офисы «АРМО»:
|
|
