Интеллектуальный контроллер доступа LNL-500 СКД OnGuard компании Lenel

Сетевой контроллер LNL-500 компании Lenel Systems представляет собой мощное и высокопроизводительное устройство для системы контроля доступа OnGuard, которое может управлять работой до 32 считывателей или до 8 модулей входов/выходов, а также различными комбинациями этих устройств. Этот контроллер доступа осуществляет обмен данными с подчиненными устройствами по шине RS-485/RS-232 со скоростью до 38,4 Кбит/с, поддерживает до 8 форматов карт доступа, а также смарт-карты с биометрическими шаблонами. LNL-500 оснащен энергонезависимой памятью, в которую можно записать данные на 12 500 владельцев карт доступа и сохранять эти данные и параметры своей конфигурации при отключении питания.

LNL-500 оснащен флэш-памятью и энергонезависимой оперативной памятью (RAM) объемом 512 КБ, в которой контроллер доступа может хранить данные на 12 500 владельцев карт доступа, параметры своей конфигурации и журнал событий. В случае обесточивания или сбоя в работе сети электропитания, напряжение на RAM будет подаваться со встроенной в LNL-500 литиевой батареи, благодаря чему все данных будут сохранены и доступны. Для обновления внутреннего программного обеспечения контроллера доступа используется встроенная флэш-память.

Поддержка функции запрета повторного прохода
LNL-500 может одновременно поддерживать в сети СКД работу считывателей и карт доступа 8 наиболее распространенных форматов, включая iClass, Proximity, Mifare Wiegand и др. Как и все контроллеры Lenel, этот контроллер доступа реализует функцию запрета повторного прохода, т.е. не дает доступ пользователю, покинувшего помещение без идентификации, в это же или другое помещение. Благодаря этой функции LNL-500 предотвращает и возможность прохода в помещения по одной карте доступа (пропуску) других лиц. Это относится к картам всех форматов, кроме смарт-карт с биометрическим шаблоном, которые уже изначально защищены от возможности повторного прохода. При необходимости, контроллер доступа позволяет настраивать время разблокировки и удержания дверей открытыми.

Взаимодействие LNL-500 с компьютером СКД по RS-232/485
Для связи с управляющим компьютером СКД контроллер доступа оснащен портом, через который LNL-500 можно подключить к сети Ethernet напрямую или через модем. Этот же порт может выступать в качестве интерфейса RS-232 или RS-485. При этом интерфейс RS-232 используют в случае соединения «точка-точка» при расстояниях между устройствами до 15 м или для подключения модема, а RS-485 - когда контроллер доступа находится на удалении от сети до 1 219 м, а сеть имеет топологию шины. Для снижения шумов и отражений сигнала при большой длине канала на его концах необходимо устанавливать терминаторы.

Управление работой модулей считывателей и входов/выходов СКД

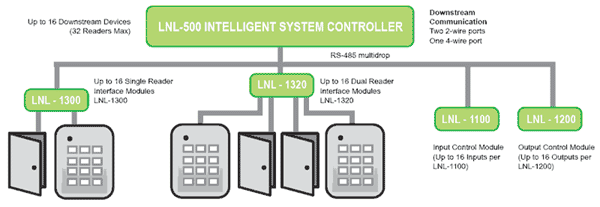

Для подключения к LNL-500 модулей входов, модулей выходов или модулей считывателей в различных комбинациях, контроллер доступа имеет порты 2 и 3.  При этом один контроллер СКД может одновременно управлять 8 модулями входов LNL-1100, 8 модулями выходов LNL-1200, 16 модулями считывателей LNL-1300 с 16 считывателями или 16 модулями считывателей LNL-1320 с 32 считывателями, а также их различными комбинациями. Его порты 2-3 представляют собой интерфейсы RS-485 и позволяют использовать двух- или четырехпроводную витую пару. Кроме того, все управляемые устройства подключаются к LNL-500 последовательно в соответствии с топологией шины, а ответвительный кабель должен быть не более 3 м.

Основные функциональные возможности контроллера доступа Lenel LNL-500:

• Поддержка до 32 000 уровней доступа
• Назначение до 255 праздничных и выходных дней с функцией группирования
• Назначение до 255 временных зон, по 6 временных интервалов в каждой
• Одновременная поддержка до 8 различных форматов карт доступа и меток
• Усовершенствованная функция запрета повторного прохода
• Возможность управления через контроллер доступа лифтами в зданиях не выше 64 этажей
• Маскирование тревог
• Возможность настройки времени разблокировки каждой двери и удержания ее открытой (требуется ADA)
• Использование ПИН-кодов длиной до 9 знаков

Визуальная индикация рабочих состояний LNL-500
Для контроля корректной работы устройства в составе СКД контроллер доступа оснащен светодиодными индикаторами A, B и C. При этом светодиод А мигает, когда на контроллер поступает питание и он готов к работе. Светодиод В загорается, когда контроллер доступа получает данные от компьютера СКД, а светодиод С - при передаче команд на подчиненные LNL-500 модули ввода/вывода или модули считывателей.

Защита контроллера от несанкционированного вскрытия и падения напряжения питания
На своей плате контроллер доступа имеет два тревожных входа, к одному их которых можно подключить тампер (датчик вскрытия корпуса), а к другому датчик падения напряжения в электросети. Для соединения тревожных входов и датчиков используются витая пара и контактные терминалы. Если эти входы контроллера не используются, то на них необходимо установить перемычки.

Порядок подключения LNL-500 в схему СКД:

• Соединить тревожные входы контроллера с выходами датчика вскрытия и датчика сбоя электропитания. Если эти входы не задействованы, то на них необходимо установить закорачивающие перемычки.
• Соединить контроллер доступа с сервером СКД через интерфейс RS-232 или RS-485 (порт 1).
• Подключить LNL-500 к источнику переменного или постоянного тока с напряжением 12 В (при работе с источником постоянного тока необходимо соблюдать полярность подключения).
• Через интерфейс RS-485 (порты 2, 3) подключить к LNL-500 все внешние устройства (модули входов/выходов и/или модули считывателей).

После выполнения всех проводных соединений необходимо на плате контроллера доступа удалить защитную пластиковую наклейку с литиевой батареи, которая обеспечивает гарантированное электропитание оперативной памяти контроллера при сбоях в электросети или отсутствии электропитания.

Основные технические характеристики на контроллеры СКД серии LNL-500:

Подробные технические характеристики и цены на контроллер доступа Lenel LNL-500, а также на другие модели контроллеров компании Lenel приведены в подразделе «контроллеры доступа» каталога оборудования для СКД OnGuard. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции, гарантийного и сервисного обслуживания оборудования.
