Высокопроизводительная распределенная цифровая система видеонаблюдения FAST
Многоканальная цифровая система видеонаблюдения компании FAST Video Security предназначена для организации видеонаблюдения как за локальными объектами, так и за комплексами зданий. Благодаря модульному принципу построения и распределенной архитектуре, цифровая система видеонаблюдения FAST может легко наращиваться и расширяться. Отличительной особенностью системы является ее высокая производительность: независимо от числа подключенных видеокамер, система видеонаблюдения производит запись 32-х и более каналов видео в формате MPEG-2 в полном разрешении (720х576 пикс.) со скоростью до 25 изобр./с для каждого канала, а также синхронизированную с видео аудиоинформацию, обеспечивая запись видео качества DVD. Кроме того, цифровая система видеонаблюдения обеспечивает доступ к видеоархиву в режиме реального времени и высокое качество воспроизводимого видео.
Благодаря особому формату хранения данных, цифровая система видеонаблюдения гарантирует высокую степень безопасности записанного видео и надежную защиту записей от фальсификации. Независимо от размеров и сложности системы, конфигурирование, администрирование и настройка всей распределенной инфраструктуры может производиться с одного рабочего места. Интерфейс оператора системы FAST русифицирован. Цифровая система видеонаблюдения работает в режиме "Pentaplex": одновременно каждая станция системы производит запись «живого» видео, воспроизведение текущих видеокадров, просмотр архива, архивацию выбранных видеофрагментов и передачу данных по сети.
Комплект оборудования для системы видеонаблюдения
В состав цифровой системы видеонаблюдения FAST может входить неограниченное число устройств для преобразования и записи аудио- и видеосигнала, построенных по запатентованной FAST Video Security технологии Alpha. В отличие от многих цифровых систем видеонаблюдения, для кодирования/декодирования и для записи аудио- и видеоинформации система видеонаблюдения FAST использует устройства двух различных типов. При таком подходе цифровая система видеонаблюдения более продуктивно использует возможности оборудования и производит запись аудио- и видеоинформации в режиме реального времени.
В линейку оборудования для цифровой системы видеонаблюдения входят следующие компоненты:
- 32- и 64-канальные устройства цифровой записи
- 8-канальные кодеры
- 1-канальные устройства кодирования/декодирования
- Дополнительные блоки тревожных входов/выходов (14 тревожных входов; 7 релейных выходов; 4 тревожных входа / 4 тревожных выхода)
- Удаленная рабочая станция
- Опциональное оборудование для расширения возможностей цифровой системы видеонаблюдения:
- Устройство Watchdog для автоматической перезагрузки системы в случае ее сбоя
- USB-ключ доступа пользователя
- Устройство записи на CD-RW, DVD+RW.
 Принцип работы цифровой системы видеонаблюдения реального времени
Аналоговые видеокамеры и приемники аудиосигнала (например микрофоны) подключаются к кодерам, которые оцифровывают аудио- и видеоинформацию и сжимают ее в формат MPEG-2 или MPEG-4, а затем передают на устройство цифровой записи, которое сохраняет поступившие данные на внешнее устройство архивации, подключаемое через разъем SCSI. Также цифровая система видеонаблюдения может включать удаленную рабочую станцию, с которой оператор системы видеонаблюдения может осуществлять просмотр архива и «живого» видео.
В зависимости от требований, предъявляемых заказчиком к системе, в состав цифровой системы видеонаблюдения могут входить такие устройства, как дополнительные блоки тревожных входов/выходов, USB-ключи. Это позволяет строить цифровые системы видеонаблюдения с широчайшим спектром функциональных возможностей и любым числом видеоканалов.

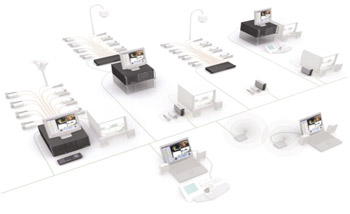

Централизованное или распределенное видеонаблюдение
Оборудование и программное обеспечение, входящее в серию Alpha, позволяет построить распределенные цифровые системы видеонаблюдения, предоставляющие широкие возможности как для централизованного видеонаблюдения за группой объектов, так и для организации локальных постов мониторинга для видеонаблюдения за отдельными объектами в составе комплекса. Для организации локального или централизованного поста видеонаблюдения цифровая система видеонаблюдения FAST позволяет использовать сетевой компьютер или же традиционное для аналоговых систем видеонаблюдения оборудование: видеомониторы и клавиатуры матричных коммутаторов. Для управления купольными камерами цифровая система видеонаблюдения FAST позволяет использовать стандартные клавиатуры и поддерживает множество протоколов телеметрии различных производителей, постоянно пополняя их список.
Интеграция системы FAST с оборудованием различных производителей
Для решения задачи интеграции цифровая система видеонаблюдения FAST предусматривает широкие возможности интеграции с другими приложениями. Программный пакет разработчика SDK Alpha Technology, представляющий собой набор инструментов для прикладного программирования, позволяет интегрировать цифровую систему видеонаблюдения FAST с системами безопасности различных производителей. Также для совместимости в состав ПО для цифровой системы видеонаблюдения включен модуль декодирования H.263 и MJPEG.
Режим виртуального матричного коммутатора
Благодаря реализованным инженерами FAST алгоритмам управления, цифровая система видеонаблюдения на оборудовании серии Alpha может работать в режиме виртуального матричного коммутатора. Оператор системы видеонаблюдения может вывести на любой монитор изображение с любой из видеокамер, подключенных к цифровой системе видеонаблюдения. Просмотр видеоизображения можно осуществлять в полноэкранном или мультиэкранном режиме с разбиением на 4, 9, 16 частей. На одном мониторе цифровая система видеонаблюдения обеспечивает одновременное отображение не более 16 камер видеонаблюдения. В то же время система видеонаблюдения позволяет запрограммировать несколько мультиэкранов, которые оператор может переключать по мере необходимости. Кроме того, цифровая система видеонаблюдения FAST поддерживает функцию синхронизации времени с помощью таймеров GPS.
Высокая надежность хранения данных
Благодаря запатентованным технологиям записи видеоданных, цифровая система видеонаблюдения FAST обеспечивает высокую надежность хранения записанной информации. Для записи аудио- и видеоданных цифровая система видеонаблюдения предоставляет ряд оригинальных возможностей. К каждому устройству цифровой записи, входящему в состав цифровой системы видеонаблюдения, можно подключить RAID-массив или другое устройство архивации емкостью до 32 Тб для продолжительной (до нескольких месяцев) записи видео. При этом доступное для записи дисковое пространство разбивается на кольцевые буферы, в каждый из которых записываются видеопотоки от разных видеокамер и синхронизированный с ними звук. Емкость кольцевых буферов можно изменять; также настраивается и длительность хранения информации в кольцевых буферах в зависимости от ее приоритета. Каждое устройство цифровой записи, входящее в состав системы видеонаблюдения, может производить запись в 256 кольцевых буферов. Когда кольцевой буфер переполняется, цифровая система видеонаблюдения автоматически удаляет самую старую информацию и на ее месте записывает новую. Данный формат делает невозможным изменение и просмотр видео- и аудиоинформации без введения имени пользователя и пароля.
Для хранения особо ценных аудио- и видеофрагментов цифровая система видеонаблюдения использует особый формат хранения данных SDC (Safeguard Data Container). По команде оператора или по тревожному событию цифровая система видеонаблюдения позволяет записать в специальный SDC-файл необходимую информацию из кольцевых буферов. В зависимости от настроек, при переполнении раздела цифровая система видеонаблюдения автоматически начинает повторную запись, удаляя самую старую информацию из SDC-файлов, или, если необходимо сохранить всю информацию, блокирует запись в данный раздел. В SDC-файл можно в ручном или автоматическом режиме записать данные из разных кольцевых буферов. При необходимости цифровая система видеонаблюдения позволяет закодировать SDC-файл и защитить его паролем, что закроет доступ к нему неавторизованных пользователей. Подлинность информации, записанной в SDC-файл, цифровая система видеонаблюдения защищает с помощью цифровых водяных знаков. SDC-разделы используют файловую систему FAT/NTFS и могут достигать размера 100 Гб. Программа просмотра SDC-файл не требует инсталляции и запускается непосредственно с компакт-диска, поэтому резервную копию файла легко просмотреть на любом ПК. Технология защиты данных от фальсификации, реализованная в цифровой системе видеонаблюдения FAST позволяет использовать сделанные видеозаписи в качестве доказательства в европейских судах.
Интегрированная логика событий
Входящее в состав цифровой системы видеонаблюдения устройство цифровой записи производит запись видео- и аудиоинформации в непрерывном режиме, по расписанию или по событию. Событие в цифровой системе видеонаблюдения может инициироваться детектором движения одной из видеокамер или сигналом с внешнего охранного датчика; также цифровая система видеонаблюдения может считать событием комбинацию сигналов с датчиков и детектора движения. Маска и чувствительность детектора движения настраиваются индивидуально для каждой камеры видеонаблюдения. К каждому устройству цифровой записи, входящему в состав цифровой системы видеонаблюдения, можно подключить до 32 внешних охранных датчиков через кодеры, а через специальные модули ввода/вывода система видеонаблюдения позволяет подключить до 1792 тревожных входов и 896 релейных выходов на одно устройство цифровой записи. При этом благодаря интегрированной логике тревог цифровая система видеонаблюдения позволяет инициировать запись как по одному событию, так и по комбинации событий, которую можно задать практически произвольно с помощью операторов И, ИЛИ, НЕ, ПОСЛЕДОВАТЕЛЬНОСТЬ.
Детекция направления движения и обнаружение подозрительных объектов
Помимо обыкновенного видеодетектора, входящего в базовую конфигурацию ПО Alpha, система видеонаблюдения FAST позволяет инсталлировать программные средства серии SMARTS, разработанные для совершенствования охранных функций видеорегистраторов DVR. Эти программные приложения устанавливаются в дополнение к базовому ПО Alpha, которое инсталлируется производителем на внутренний жесткий диск.
Video Input Protection – приложение, предназначенное для обнаружения и оперативной реакции на акты вандализма по отношению к подключенным к системе телекамерам. При попытке засветить, перефокусировать или закрыть объектив телекамеры система генерирует сигнал тревоги на основании сравнения текущих кадров с предыдущими.
Intelligent Motion Detection – это видеодетектор, позволяющий не только обнаруживать движение в кадре, но и отслеживать появление подозрительных неподвижных предметов, например оставленных сумок в метро, на вокзалах, в аэропортах.
Advanced Intelligent Motion Detection – это видеодетектор, ориентированный на работу с видео с телекамер, установленных в местах скопления людей. Функция слежения за объектом (Object Tracking) позволяет с помощью поворотной телекамеры непрерывно наблюдать за перемещением в кадре выбранного объекта. Кроме того, этот видеодетектор позволяет обнаруживать сектора скопления людей, а также помогает выявить начинающееся возгорание или задымление.
Возможность анализа полукадров
В системе FAST запись поступившей с телекамер видеоинформации осуществляется как кадрами, так и полукадрами. Поэтому при необходимости детального анализа событий можно просматривать отдельные полукадры видеоизображения. Реализованная в системе FAST функция деинтерлейсинга сглаживает чересстрочную «гребенку», что делает видеоизображение более четким и облегчает его восприятие оператором системы.
Доступ к цифровой системе видеонаблюдения и ограничение прав
Программное обеспечение Alpha позволяет разграничить права доступа к ресурсам системы, назначив группы пользователей и присвоив каждой из групп определенные права. При этом каждый отдельный пользователь системы видеонаблюдения может входить как в одну группу пользователей, так и в несколько разных групп. Каждый пользователь цифровой системы видеонаблюдения имеет до трех паролей, которые можно задать единожды или менять с заданной периодичностью. Дополнительно доступ к системе можно защитить с помощью аппаратных USB-ключей.
Настройка компрессии видеокадров
Для компрессии видеоинформации, а также для синхронизации аудио- и видеопотоков цифровая система видеонаблюдения FAST использует стандарт сжатия ISO/IEC 13818-2 (MPEG-2), а для сжатия аудиоинформации – стандарт MPEG-1 ISO 11172-3 Layer II. Программное обеспечение цифровой системы видеонаблюдения позволяет настраивать любые параметры записываемого изображения – от степени компрессии до GOP-структуры файла MPEG. Кроме того, цифровая система видеонаблюдения позволяет ограничить поток данных до 15 Мбит/с для адаптации системы видеонаблюдения к используемым каналам передачи информации.
Эффективное использование трафика
Цифровая система видеонаблюдения поддерживает протокол многоадресной передачи данных, что позволяет эффективно использовать ресурсы компьютерной сети и значительно снизить сетевой трафик. Также система видеонаблюдения позволяет транслировать поток MPEG-4.
Структура ПО для цифровой системы видеонаблюдения
Программное обеспечение для цифровой системы видеонаблюдения включает в себя ряд приложений, позволяющих конфигурировать систему видеонаблюдения, изменять настройки входящих в нее устройств, настраивать реакцию системы на события, регулировать качество записываемого видеоизображения, управлять доступом к цифровой системе видеонаблюдения, создавать резервные копии записываемой аудио- и видеоинформации, просматривать архив и текущую информацию и многое другое. Различные программные приложения, которые использует цифровая система видеонаблюдения FAST, могут быть ориентированы на пользователя, администратора и инсталлятора цифровой системы видеонаблюдения.
Пользовательские приложения для цифровой системы видеонаблюдения выполняют следующие функции:
Viewer – это приложение, с помощью которого оператор цифровой системы видеонаблюдения осуществляет просмотр архивной и текущей аудио- и видеоинформации и журнала тревог, а также просмотра и создания SDC‑файлов. Кнопки управления Viewer повторяют фронтальную панель большинства устройств цифровой записи, что значительно упрощает процедуру поиска нужных видеофрагментов и управления купольными видеокамерами.
Для быстрого поиска информации цифровая система видеонаблюдения предлагает функцию поиска по движению. В этом режиме оператор может для выбранной видеокамеры задать минимальный уровень чувствительности и маску, соответствующую интересующей его области кадра. Когда в кольцевом буфере будет обнаружен видеофрагмент с движением в заданной области, он будет выведен на экран просмотра.
В журналах тревог и событий каждая запись содержит информацию как о времени генерации события, так и об ID-адресе устройства цифровой системы видеонаблюдения, которое сгенерировало это событие. Информацию, соответствующую данному событию, можно экспортировать из кольцевого буфера в уже созданный или новый SDC-файл и сохранить этот раздел на компакт-диск. Кроме того, выбранные кадры оператор цифровой системы видеонаблюдения может распечатать на принтере или экспортировать в формат .bmp или .jpeg.
Device Manager позволяет изменять настройки устройств цифровой системы видеонаблюдения в соответствии с текущими требованиями. Это приложение позволяет задавать объем памяти кольцевых буферов, настраивать качество записи видео индивидуально для каждой камеры в составе цифровой системы видеонаблюдения и осуществлять настройку детектора движения для каждого канала видео. Кроме того, можно формировать календарный план работы станций (устройств цифровой записи) цифровой системы видеонаблюдения, а также задавать комбинации сигналов, по которым цифровая система видеонаблюдения будет генерировать событие или тревогу.
Комплекс изменений в функционировании одной или нескольких станций цифровой системы видеонаблюдения может быть сохранен в виде отдельного файла конфигурации, который можно экспортировать на другие станции системы видеонаблюдения в случае, если необходимо повторить на ней сделанные установки.
Другие программные приложения, которые использует цифровая система видеонаблюдения, предназначены для назначения групп доступа и присваивания пользователям паролей, конфигурирования цифровой системы видеонаблюдения в случае изменения в составе и порядке подключения входящих в нее устройств, переноса лицензий (устройств) из одной системы видеонаблюдения, построенной на оборудовании серии Alpha, в другую аналогичную систему, а также для конфигурирования сети и настройки модема (при отсутствии возможности прямого подключения устройств цифровой системы видеонаблюдения FAST к LAN/WAN-сети).
