Интегрированные решения на базе ПО WINMAG

Чем более сложной становится система обеспечения безопасности, тем более важным становится сбор и обработка всей необходимой информации в одном месте. В этом случае обычно применяют интегрированные системы безопасности. Интегрированные системы имеют много преимуществ. Для их установки требуется меньшее количество материалов, меньше времени, они просты в эксплуатации. Постепенно они становятся стандартом в современной технике. Эффективность программы управления системами безопасности в значительной мере зависит от ее способности «общаться» с различными системами автоматики здания, при этом каждая система «говорит» на своем собственном языке, выполняет определенные требования. Чем больше информации принимает программа управления системами безопасности, тем больше данных она может выдавать оператору и тем большее она сможет вызывать взаимодействие между отдельными сетями. Для этого ей необходимы интерфейсы (драйвера), обеспечивающие двустороннюю связь и реальную интеграцию отдельных систем.

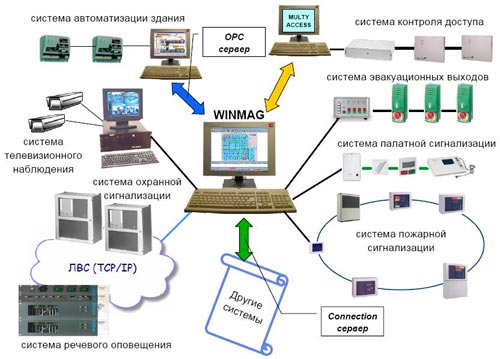

Программное обеспечение для мониторинга систем безопасности ПО WINMAG было специально разработано с учётом требований к управлению и мониторингу интегрированных систем безопасности с единого ПК. Комплексная программа управления WINMAG «понимает и переводит» информацию от всех систем. Она собирает всю информацию и выводит на единую рабочую станцию с интуитивно понятным пользовательским интерфейсом сообщения от различных систем:

• Пожарная сигнализация;
• Охранная сигнализация;
• Система контроля и управления доступом;
• Система видеонаблюдения;
• Система управления аварийными выходами;
• Система вызова медперсонала;
• Система речевого оповещения;
• Управление лифтами;
• Системы управления автоматикой здания с управлением через интерфейс OPC.

Данная программа позволяет осуществлять эргономичное управление всей системой с одной рабочей станции (ПК) и целенаправленное быстрое устранение источника опасности в случае тревоги при наличии подключенных систем других производителей. WINMAG может переводить «язык» этих систем посредством различных интерфейсов. Все события, передаваемые системами, принимаются, анализируются и визуализируются интеграционным программным обеспечением WINMAG в доступной, логичной и удобной для пользователя форме. Более того, WINMAG предлагает возможности немедленной ответной реакции системы или оператора путём передачи соответствующих управляющих команд на оборудование и оперативного вмешательства в развитие экстренной ситуации. В WINMAG возможна также автоматическая загрузка видеоизображений, в дополнение к динамической графике, таблицам и прочим способам визуализации событий, которая может осуществляться на нескольких рабочих станциях. Благодаря модульной компоновке программного пакета, он является одновременно гибким и экономичным. ПО имеет открытую системную архитектуру и предоставляет возможность свободного программирования. Широкий спектр функций программы соответствует всем требованиям различных сфер применения. Основанное на хорошо зарекомендовавших себя сетевых технологиях IGIS-LOOP и essernet, ПО WINMAG является не только высокопрофессиональной системой, но и одним из лучших решений для визуализации событий и контроля.

Инвестиции в программу WINMAG и многолетняя практика его применения постепенно привели к наличию большого количества таких интерфейсов, обеспечивающих связь с оборудованием других производителей. Таким образом, WINMAG может использовать весь потенциал имеющихся систем.

Преимущества очевидны:

• Отдельные системы объединяются в одну
• Между системами существует взаимодействие: событие в одной системе определяет реакцию другой системы
• Удобство управления: пользователь работает только с одним интерфейсом
• Снижение затрат: сокращение времени техобслуживания, многофункциональное использование отдельных компонентов снижает расход материалов
• Снижение затрат на персонал: только одно обучение управлению всеми системами

Поддерживаемое оборудование

• Охранные панели: Effeff MB8, Effeff MB16, Effeff M20, Effeff HB24, Effeff HB48, EffeffM99, Effeff MB100, Effeff MB100.10, Effeff MB256, Effeff MB256-Plus, Esser 5008, Bosch UGM
• Пожарные панели: MUBUAG, Effeff BMC616, Effeff BMC664, Effeff BMC1024, Effeff FCC2000, Esser 8000C, Esser 8000M, Esser 8007, Esser 8008, Esser IQ8Control-C, Esser IQ8Control-M, Novar CMSI, GENT 3217, Cerberus CK11/DMS7000, Schrack Integral, Siemens Sigmasys, Siemens SM88, Siemens BMS240, Hekatron HX340.
• Видеосистемы: Bosch VCS,Dallmeier Pview, Ernitec 500M, Ernitec 1000M, Geutebrück Multiview, Geutebrück Multiscope II, Geutebrück Vicrosoft, Honeywell Fusion, Honeywell Maxpro, Novar VS3000, Pelco CM 6700, Philips LTC 8100, Philips LTC 8200, Philips LTC 8300, Plettac VAZ 200/300, TVI Lederer, VICOM, Videotec SW1640, Videotronic, Visioprime netmanager, Visioprime Videus.
• Система аварийных выходов: Effeff FT 925
• Системы для исправительных учреждений: Funktel RP 201 S, Philips/ Bosch DP 6000
• Системы связи: Stentophon Alpha Com, Schneider Intercom GE100, 200, 700
• Система речевого оповещения: Esser Variodyn D1
• Системы контроля доступа: Novar MultiAccess, IQ MultyAccess, Primion, Bosch Tenodat, Schindler (управление лифтами )
• Системы автоматизации (через ОРС): Honeywell, Sauter Kumulus, Iconics, Kieback & Peter, NAGEL EIB-Port, Wonderware Intouch, ABB GLT System by Modus, EIB, HSC
• Системы палатной сигнализации: Clino Opt 99, Clino Phon 99
• Другое оборудование: Возможно создание драйверов для работы с любым другим электронным оборудованием, имеющим коммуникационный протокол.

Интерфейс OPC
Интерфейс ОРС служит для подключения WINMAG к устройствам других фирм. Он позволяет осуществлять визуализацию и управление системами автоматики здания (например, системой кондиционирования, вентиляции, жалюзи).

Загрузка файлов из программы AutoCAD
WINMAG наглядно отображает также комплексные здания (как правило на базе поэтажных планов). Использование имеющихся файлов AutoCAD облегчает работу по конфигурации базы данных системы.

Уведомление о тревоге
WINMAG позволяет пересылать информацию о тревогах, неисправностях и других событиях посредством SMS-сообщений, по факсу, голосовой или электронной почте. Это бережет столь ценные в течение эвакуации секунды и обеспечивает поступление информации по точному адресу.

Интеграция IP-телефонии
Инновационное подключение к телефонной сети через IQphone позволяет использование конечных устройств (телефонов) в качестве терминалов управления и индикации с адаптацией приложений.

HTML
Такие функции, как видеостриминг или программы GL, работающие с WEB-сервера, WINMAG наглядно отображает в окне браузера. Благодаря этому, например, возможен просмотр в интерфейсе WINMAG измененных параметров или настроек программирования других систем.

Версия Lite
WINMAG Lite - программа управления системами безопасности для одной контрольной панели. WINMAG Lite осуществляет управление и визуализацию всей основной информации от системы пожарной, охранной сигнализации или системы контроля доступа.

Лицензирование обеспечивает активацию заказанных программных опций и легализует использование программного пакета. Вместе с лицензией предоставляется ключ защиты, подключаемый к LPT или USB порту компьютера, на котором установлено П/О WINMAG. Для мультистанционных систем, каждый компьютер, имеющий прямую связь с оборудованием, должен иметь ключ защиты. Для сетевых рабочих станций установка ключа не требуется. Если ключ снимается с действующей системы, П/О WINMAG продолжает полноценное функционирование в течение 72 часов, после чего переходит в демо-режим.
