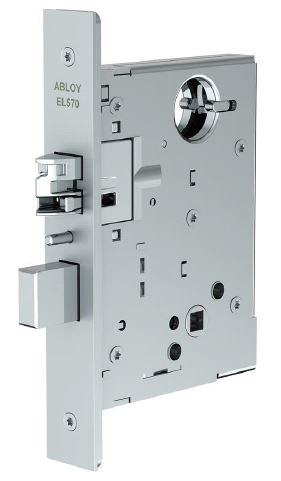

Abloy EL570/100220 (EL570/100220)

Электромеханический замок
• EL570 с раздельным штоком (односторонний доступ)
• EL571 со сплошным штоком (2-х сторонний доступ)
• Механическое открывание замка
• Ключём или ручкой с внутренней стороны (EL570)
• Ключём с обеих сторон (EL571)
• Замок запирается автоматически, когда дверь закрыта и
управление включено/выключено.
• Режимы работы : нормально открыт / нормально закрыт
• Не запирается, пока дверь не закрыта.
• Замки обычно используются в межкомнатных дверях офисных
помещений и входных дверях квартир.
• Замки не имеют сторонности.
• Изменение стороны ручки выхода (EL570).
• Индикация: ригель заперт/не заперт , внеш. ручка нажата , внутр. ручка нажата, язычок нажат.
• Нельзя использовать с дверной автоматикой
64 964p
Скидки по запросу
Отложить Убрать из отложенных

Характеристики

Технические характеристики на электромеханические замки Abloy EFEND

Параметры

Значения

Рабочее напряжение

12…24 В пост. -10% +15%

Максимальный ток

0.55 A (12 В); 0,24 А (24 В)

Ток холостого хода

0.30A (12 В), 0.13 А (24 В)

Выход прямого ригеля

25,4мм

Выход двойного ригеля

19 мм

Бэксет электромеханического замка

70 мм

Передняя планка

31,5 мм

Шток

8 мм

Цилиндры

1” ANSI (напр. CY402)

Запорная планка

EA340

Фалевая ручка

Forum 4/052 Ms/Cr (раздельный и сплошной шток входят в комплект поставки ручек)

Дверной зазор

2,5…5,5 мм

Диапазон рабочих темпереатур

-35°C...+66°C

Вес

1,39 кг (запорная планка входит в комплект поставки электромеханического замка)




Двухригельные электромеханические замки Abloy EL570 с ресурсом 1 млн. циклов открывания

Врезные электромеханические замки Abloy EL570/EL571 предназначены для установки на сплошные двери в офисах, учреждениях, на предприятиях и подходят для использования как на межкомнатных, так и на уличных дверях. Они относятся к устройствам соленоидного типа и открываются с помощью ручек. Их можно монтировать на противопожарные двери и двери запасных выходов, а при установке на путях эвакуации электромеханический замок Abloy необходимо дополнить совместимой с ним нажимной штангой. Стоит отметить, что EL570/EL571 не используются совместно с дверной автоматикой.

EL570/EL571 – это электромеханические замки Abloy из линейки EFEND, в которую входят устройства для электроуправляемого и механического запирания. Данные электрозамки считаются одними из лучших в мире и обеспечивают высокую защищенность точек прохода. Они соответствуют стандартам ANSI 156.13, UL1035, UL10C и имеют ресурс 1 млн. циклов открывания, который подтвержден многими испытаниями.

Первые замки стандарта ANSI с двумя ригелями
Универсальные электромеханические замки Abloy серии EFEND не только полностью соответствуют стандарту ANSI, но и превосходят его требования: это первые ANSI-замки с двумя ригелями (по стандарту достаточно одного). Они оснащены специальным ригелем-защелкой и прямым ригелем, причем защелка имеет уникальное сдвоенное исполнение, за счет чего электромеханические замки Abloy EL570/EL571 можно устанавливать как на левые, так и на правые двери.

Различные варианты работы электрозамка EL570
Данный соленоидный электромеханический замок Abloy имеет раздельный шток для внешней и внутренней ручки и рекомендуется для тех точек прохода, где нужно обеспечить односторонний контроль доступа, например, вход по карте-пропуску, выход свободный при нажатии фалевой ручки.

Контроль реализуется следующим образом: шток уличной ручки автоматически подключается к механизму управления ригелем при подаче или снятии электропитания, т.е. электромеханический замок Abloy может работать как в НО режиме (открыт без питания), так и в НЗ (закрыт без питания). Причем управляющий сигнал не убирает ригель внутрь корпуса электромеханического замка, а только приводит в зацепление внутренний механизм устройства, после чего при нажатии на фалевую ручку ригель втягивается и дверь разблокируется. Внутренняя ручка постоянно управляет ригелем замка, что обеспечивает свободный выход из помещения при ее нажатии.

Механическая разблокировка ABLOY EL570/EL571
Для механического отпирания электрозамков Abloy всегда можно использовать ключ: EL570 разблокируется ключом снаружи, ручкой изнутри, а EL571 – ключом с обеих сторон. Важно отметить, что эти электромеханические замки Abloy могут устанавливаться на правые и левые двери, а у модели EL570 можно быстро поменять сторону ручки выхода с помощью перестановки специального винта. Все электромеханические замки EFEND запираются автоматически, когда дверь находится в закрытом положении.

Соленоидный электромеханический замок Abloy El570, режимы индикации

Раздельная индикация для внутренней и внешней ручки
Важная особенность электромеханических замков Abloy серии EFEND – это индикация различных состояний устройств, причем, кроме отображения состояния ригеля и защелки (заперто / не заперто), замки EFEND имеют уникальную функцию: раздельную индикацию нажатия внутренней и внешней ручки. Такая индикация особенно важна при работе электромеханических устройств Abloy в составе систем контроля доступа.

Для получения дополнительной информации на электромеханические замки Abloy EFEND и другое оборудование этой компании обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования Abloy.
