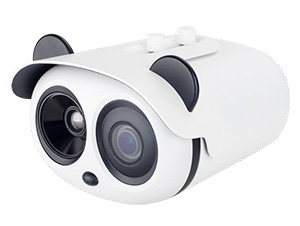

ZNT8-B0F8-TASX4 + black body (ZNT8-B0F8-TASX4-XT)

Биспектральная видеокамера для измерения t° тела.
• Неохлаждаемый микроболометр IRFPA
• Эффективные пиксели 400×300
• Чувствительность 40mK
• Тепловизор: 8-миллиметровый фиксированный объектив, видимый диапазон: 2.7-12 мм моторизованный объектив
• Точность 0,3°C
• Детекция тела: до 16 целей
• Время отклика 30 мс
• 17 цветных палитр отображения
по запросу
Отложить Убрать из отложенных

Характеристики

Технические характеристики на биспектральные камеры тепловизоры GANZ ZNT8-B0F8-TASX4

Параметры

Значения

Тепловизионный модуль

Сенсор:

Неохлаждаемый микроболометр IRFPA

Кол-во эффективных пикселей (ГхВ):

400х300

Размер пикселя:

17 мкм

Спектральный диапазон:

8–14 мкм

Температурная чувствительность:

40 мК (F1.0, 300К)

Видеопотоки:

Основной поток: D1 при 25/30 к/с;
второй поток: CIF при 25/30 к/с

Скорость передачи данных:

100 Кбит/с – 6 Мбит/с

Объектив:

8 мм, F1.0

Фокусировка:

Ручная

Углы обзора (Г/В):

46°/35°

Цветовая палитра:

Теплый белый, теплый черный, радуга, оттенки красного, 17 режимов окрашивания

Настройки изображения:

Полярность, LUT, DVE, зеркальное отображение, FCC, шумоподавление 3D DNR, яркость, контраст, области интереса

Мониторинг температур объектов:

Измерение температуры до 16 целей в диапазоне от -20 до +60 °С

Режим отображения температуры:

Диапазон детекции >5 °C – абсолютное значение;

диапазон детекции ≤5 °C – относительное значение

Оповещение:

Сигнал тревоги в случае перегрева или температурного перепада

Точность измерения:

До 0,3 °С (в зависимости от интенсивности излучения, расстояния, температуры окружающей среды и т.д.)

Время отклика:

≤30 мс

Модуль видимого диапазона

Чувствительный элемент:

1/1,9” КМОП-сенсор Sony

Разрешение:

1920х1080 пикс. (Full HD)

Вариообъектив:

2,7-12 мм, F1.6-F2.9

Угол обзора:

105°-32°

Управление зумом и фокусировкой:

Моторизованное

Мин. дистанция фокусировки:

0,2 м

Мин. освещенность:

Цв.: 0,01 лк (F1.2, АРУ вкл.); ч/б: 0,001 лк (F1.2, АРУ вкл.)

Функция WDR:

Аппаратная, 120 дБ

Соотношение сигнал/шум:

Более 55 дБ

Видеокодеки:

H.265, H.264, MJPEG

Видеопотоки:

Основной поток: Full HD при 25/30 к/с;
второй поток: D1/VGA/640х360/CIF/QCIF/QVGA при 25/30 к/с

Скорость передачи данных:

Основной поток: 500 Кбит/с – 10 Мбит/с;
второй поток: 100 Кбит/с – 6 Мбит/с

Регулировка битрейта:

CBR/VBR

Зоны интереса:

До 8 прямоугольных зон

Цифровое масштабирование:

До 16 крат

Функция «Антитуман»:

Есть

Маскирование приватных зон:

До 4 прямоугольных зон

Улучшение DVE изображения:

Реализовано

Вход/выход аудио:

1/1

Аудиокодеки:

G.711, AMR, RAW PCM (опционально)

Входы/выходы тревоги:

2/2

Видеодетектор:

Есть

Видеоаналитика IVS:

Интеллектуальная детекция движения, нарушения периметра, пересечения виртуальной линии, выхода из коридора (пересечение двух линий), оставленных/исчезнувших объектов

Предустановки обнаружения:

До 16

Интерфейс RS-485:

Есть

Подключение к сети:

10/100 Base-T, RJ-45

Протоколы:

IPv4/IPv6, HTTP, RTSP/RTP/RTCP, TCP/UDP, DHCP, DNS, PPPOE, SMTP, SIP, 802.1x

Поддержка ONVIF и CGI:

Есть

Режим потоковой трансляции:

Unicast

Кол-во подключений:

До 10 пользователей

Запись и хранение информации:

Хранилище NAS, локальный ПК, карта памяти microSD емкостью до 128 ГБ

Поддерживаемые веб-браузеры:

MS Internet Explorer 11 или более поздняя версия, Firefox, Chrome

Кнопка сброса:

Есть

Питание:

12 В пост. тока; РоЕ

Потребляемая мощность:

Макс. 10 Вт

Диапазон рабочих температур и относительной влажности:

–30… +60 °C; 0-90%

Материал корпуса:

Металл

Класс климатической защиты:

IP66

Габариты (ШхВхД):

182х136х212 мм

Масса:

2 кг



Биспектральная камера тепловизор GANZ ZNT8-B0F8-TASX4 с функцией измерения температуры и видеоаналитикой


Устройство ZNT8-B0F8-TASX4 марки GANZ компании CBC Group является комбинацией 2-мегапиксельной IP-камеры с вариообъективом 2,7-12 мм и тепловизора с 8-миллиметровой оптикой в одном компактном корпусе класса IP66. Эта модель может эксплуатироваться как внутри помещений, так и на улице при любых условиях освещенности и морозах до 30 градусов. Тепловизионный модуль имеет чувствительность 40 мК и способен измерять температуру до 16 целей с точностью до 0,3 °C и временем отклика не более 30 мс. При обнаружении объектов с температурой, превышающей допустимое значение, или при регистрации критичного температурного перепада ZNT8-B0F8-TASX4 сгенерирует сигнал тревоги. Высокую охранную эффективность камеры тепловизора обеспечивает наличие у нее предустановленных модулей видеоаналитики IVS.

Камера GANZ ZNT8-B0F8-TASX4, снабженная высокочувствительным оптическим модулем и тепловизионным блоком, предназначена для круглосуточного видеоконтроля помещений и уличных территорий. Ее металлический корпус соответствует классу пыле- и влагозащиты IP66, а диапазон рабочих температур находится в пределах от -30 до +60 °C. Благодаря функции скоростного мониторинга температуры объектов в секторе обзора, это устройство будет востребовано в аэропортах, на вокзалах и в других местах массового скопления людей для выявления заболевших и предотвращения распространения вирусных инфекций. Помимо этого, поддержка дистанционного температурного контроля позволяет на ранней стадии обнаруживать перегрев или недопустимое охлаждение технологического оборудования и очаги возгорания для избегания аварий, пожаров и других происшествий на предприятиях промышленности, торговли, логистики и др.

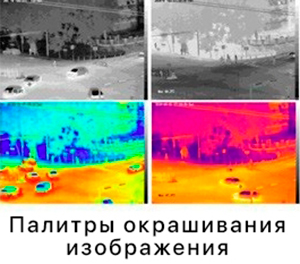

настраиваемое тепловизионное изображение от GANZ ZNT8-B0F8-TASX4Высокоточное бесконтактное измерение температуры объектов
Тепловизионный модуль ZNT8-B0F8-TASX4 использует неохлаждаемый микроболометр IRFPA с чувствительностью 40 мК, объектив с фокусным расстоянием 8 мм и захватывает сцену в пределах 46° по горизонтали и 35° по вертикали. Он способен за одну секунду зафиксировать температуру 16 объектов в поле «зрения», а погрешность измерений составляет менее 0,3 градуса. Результаты могут выводиться в виде абсолютных или относительных значений, а при несоответствии температуры заданным параметрам ZNT8-B0F8-TASX4 оповестит оператора с помощью сигнала тревоги. Для визуализации тепловизионного сигнала камера ZNT8-B0F8-TASX4 предоставляет на выбор множество вариантов палитры, включая отображение в режимах «теплый белый», «теплый черный», «радуга», «оттенки красного» и др.

Трансляция видео в двух спектральных диапазонах
Оптический блок GANZ ZNT8-B0F8-TASX4 представляет собой IP-камеру с 1/1,9” КМОП-сенсором и вариообъективом 2,7-12 мм с моторизованными зумом и фокусировкой, передающую цветные/черно-белые видеопотоки с разрешением до 2 МР в реальном времени при освещенностях до 0,01/0,001 лк. Для поддержания высокого качества картинки в визуальном спектре при контрастном освещении или встречных/фоновых засветках предусмотрена аппаратная функция WDR 120 дБ. Тепловизионный модуль с числом эффективных пикселей 400х300 транслирует видео с частотой обновления 25/30 к/с и разрешением до D1 при любых условиях видимости (в полной темноте, при густом тумане, задымлении, ливне, снегопаде и т.д.). Биспектральное устройство ZNT8-B0F8-TASX4 поддерживает форматы компрессии H.265/H.264/MJPEG и позволяет для каждого видеопотока настроить битрейт.

камеры тепловизоры GANZ с видеоаналитикой IVSВстроенные охранные функции
В ZNT8-B0F8-TASX4 реализована система интеллектуального обнаружения людей и других объектов по их тепловому излучению. Предустановленные модули видеоаналитики IVS обеспечивают автоматическую детекцию движения, пересечения границ периметра и одной либо двух виртуальных линий, а также фиксацию фактов появления и исчезновения предметов. При этом с помощью приложений «бортовой» видеоаналитики могут обрабатываться видеосигналы, формируемые как оптическим, так и тепловизионным модулем. Для повышения охранной эффективности к входам и выходам тревоги GANZ ZNT8-B0F8-TASX4 можно подключить опциональные охранные датчики и исполнительные устройства.

Поддержка двунаправленной передачи аудио и локальной записи данных
Камера тепловизор ZNT8-B0F8-TASX4 имеет вход и выход аудио, к которым можно подсоединить микрофон и громкоговоритель для трансляции видео со звуковым сопровождением и голосовой связи между оператором видеосистемы и людьми, находящимися на контролируемом объекте. Запись видео, формируемого GANZ ZNT8-B0F8-TASX4, может осуществляться на жесткие диски видеорегистратора или видеосервера, сетевое хранилище NAS, ПК оператора или встраиваемую карту памяти формата microSD. Благодаря поддержке локальной видеозаписи, непрерывная видеосъемка обеспечивается даже при нарушении сетевого соединения с системой видеонаблюдения.

Простая и удобная инсталляция ZNT8-B0F8-TASX4 на объекте
Широкий ассортимент монтажных кронштейнов позволяет установить эту модель практически в любом требуемом месте на охраняемом объекте. Для наиболее быстрого и точного мониторинга температуры человеческих тел камеру рекомендуется размещать с наклоном под углом 25° на высоте 2-2,3 м от пола на расстоянии 3-5 м от точки, в которой будут производиться измерения. Данная камера тепловизор, как и другое IP оборудование этой марки, интегрирована в гибко масштабируемое управляющее ПО GANZ CORTROL, а удаленный сетевой доступ к ней возможен через большинство современных веб-браузеров. Для питания ZNT8-B0F8-TASX4 потребуется источник 12 В постоянного тока либо инжектор или коммутатор с РоЕ.

Для получения дополнительной информации на ZNT8-B0F8-TASX4 и другие тепловизионные камеры марки GANZ обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования CBC Group.
