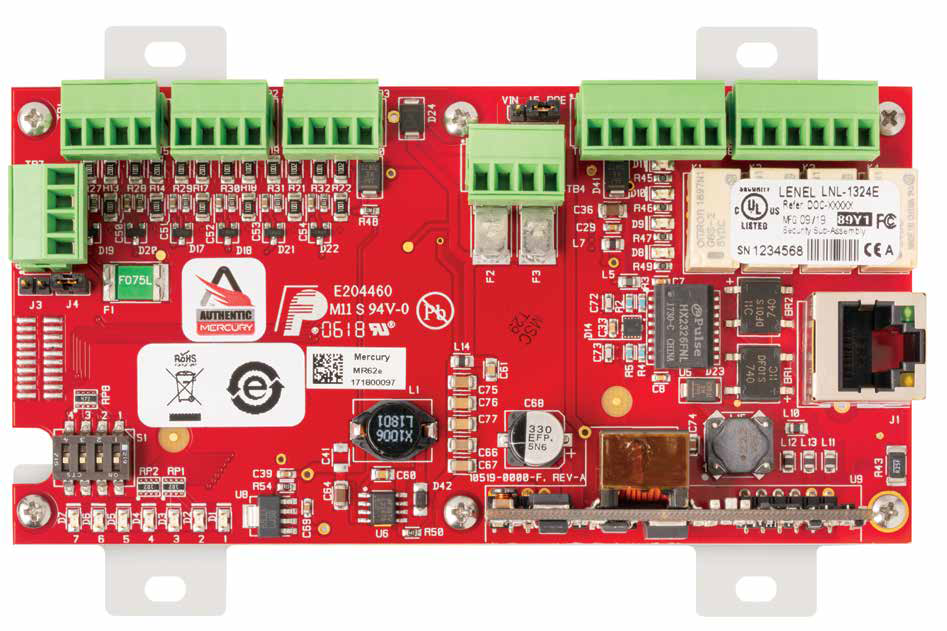

Lenel LNL-1324e (LNL-1324e)

LNL-1324e Модуль для управления двумя дверьми или модуль доп. входов/выходов, До 4-х считывателей(только OSDP), 6 входов, 4 доп. релейных выхода, 12В DC, 500мА, PoE,
Ethernet интерфейс для связи с контроллером. Совсместим только с контроллерами Х серии. Требуется OnGuard 7.6 и выше.
263 364p
Скидки по запросу
Отложить Убрать из отложенных

Характеристики

Технические характеристики на модуль расширения контроллера LNL-1324e:

Параметры:

Значения:

Входы

6 неконтролируемых/контролируемых, стандарт EOL, 1 кОм, 1%, 1/4 Вт

Выходы

4 релейных: контакты Form-C, 2 A при 30 В постоянного тока

Питание

PoE (12.95 В), совместимость с IEEE 802.3af

PoE+ (25 В), совместимость с IEEE 802.3at

12 В постоянного тока +/- 10%, 1,7 A макс.

Ток на выходах

PoE: VO (TB4-1) и RVO (TB7-4) 12 В пост. тока при 0,66 А

PoE+ или внешнее 12 В пост.тока: VO (TB4-1) 12 В пост.тока при 1 A макс., RVO (TB7-4) 12 В пост. тока при 0,5 A макс.

Сетевой порт

Ethernet: 10-BaseT/100Base-TX

Подключение считывателей

2-х проводный RS-485, протокол OSDP, макс. 4 устройства

Питание считывателей:

12 В пост.тока при 0,5 A макс. (RVO, TR7-4)

Диапазон рабочих температур

От 0°C до 70°C

Диапазон рабочей влажности

5–95% без конденсации

Габариты

Без креплений: 140 x 70 x 24 мм

С креплениями: 140 x 92 x 34 мм

Вес

Без креплений: 112 г

С креплениями: 142 г


Сетевой модуль расширения контроллера LNL-1324e с поддержкой OSDP

Универсальный модуль расширения контроллера LNL-1324e марки Lenel может работать в одном из двух режимов: управление считывателями или расширение входов/выходов. При работе в первом режиме устройство поддерживает подключение до 4-х считывающих устройств и осуществляет с ними прямую шифрованную двустороннюю связь по протоколу OSDP. Если LNL-1324e применяется в качестве интерфейсного модуля, к его входам и выходам можно подключить дополнительное оборудование, например, извещатели и оповещатели. Этот модуль расширения контроллера может работать в составе ИСБ Lenel OnGuard, которая подходит как для небольших, так и для очень крупных предприятий, а для обмена информацией между LNL-1324e и контроллером СКУД используется высокоскоростной интерфейс Ethernet 10/100Base-TX.

В отличие от более ранних устройств такого типа, которые осуществляют обмен данными с системой доступа с помощью интерфейса RS-485, модуль расширения LNL-1324e использует для этих целей высокоскоростной интерфейс Ethernet 10/100Base-TX. В комбинации с интеллектуальными контроллерами Х-серии марки Lenel, можно, в зависимости от нужд того или иного объекта, развернуть решение, полностью базирующееся на Ethernet, или построить гибридную систему. При этом, обладая удобством и гибкостью сетевого подключения, модуль расширения контроллера LNL-1324e обеспечивает те же возможности локального ввода-вывода и параметры восстановления, что и традиционные модули с последовательным подключением.

Возможность работы в режиме модуля считывателей
LNL-1324e можно настроить для работы в одном из двух режимов, и первый из них – режим управления считывателями. Этот модуль расширения контроллера обеспечивает управление максимум 2-мя точками доступа, при этом на одной двери может располагаться 1 или 2 считывающих устройства (контроль на вход и на выход). Таким образом, максимально возможное число считывателей, поддерживаемых модулем – 4 устройства. При работе LNL-1324e в этом режиме входы модуля используются следующим образом: 2 общего назначения, 1 для подключения датчика состояния двери и 1 для подключения кнопки выхода. В данном случае одному из двух релейных выходов назначается функция управления замком, а второе реле имеет общее назначение.

Работа LNL-1324e в режиме модуля входов/выходов
Помимо работы в режиме контроля считывателей, модуль расширения контроллера LNL-1324e может применяться в качестве интерфейсного модуля, для этого он оснащен 6-ю свободно программируемыми входами и 4-мя релейными выходами. Входы служат для подключения датчиков (движения, разбития стекла), а через выходы устройства система контроля доступа может управлять различными оповещателями. Благодаря тому, что модуль Lenel соединяется с контроллером по Ethernet 10/100Base-TX, оператор системы может удаленно следить за состоянием подключенных датчиков.

Поддержка открытого протокола OSDP
Как и многие другие устройства марки Lenel, модуль расширения контроллера LNL-1324e поддерживает протокол OSDP, который является открытым стандартом и разработан Lenel совместно с другими производителями оборудования СКУД. Благодаря поддержке OSDP, модуль осуществляет прямую двустороннюю связь со считывателями карт и биометрических признаков с использованием алгоритма шифрования данных AES 256. Таким образом, оператор в любой момент может получить информацию о состоянии каждого считывателя, подключенного к выходу LNL-1324e.

Совместимость с интегрированной системой безопасности OnGuard
Этот модуль расширения контроллера может работать в составе ИСБ Lenel OnGuard, которая легко масштабируется и применима в условиях, как небольших, так и очень крупных предприятий. Причем, она способна обслуживать неограниченное число пользователей и стабильно работает при одновременной обработке большого числа транзакций. В рамках СКУД Lenel этот модуль расширения может использоваться совместно со следующими контроллерами: LNL-X2210, LNL-X2220, LNL-X3300, LNL-X4420. В зависимости от модели, они позволяют подключать до 64 таких модулей, осуществлять обслуживание до 650 000 пользователей и сохранять в своей встроенной памяти до 50 000 событий.

Цены на модуль расширения контроллера LNL-1324e и другое оборудование в нашем каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций, и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техподдержка клиента в период выбора, инсталляции и гарантийного обслуживания оборудования.

Для получения дополнительной информации на модуль расширения контроллера LNL-1324e для СКУД и другое оборудование марки Lenel обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования Lenel.
