Пожарные лучевые извещатели System Sensor ИП212 серии 6500 с дальностью обнаружения дыма до 100 м

ИП212-125 (6500R) и ИП212-126 (6500RS) - лучевые извещатели пожарные марки System SensorЛинейные оптико-электронные извещатели серии 6500 известного российского производителя «Систем Сенсор Фаир Детекторс» и итальянской компании SystemSensor состоят из приемопередатчика импульсного ИК-сигнала и пассивного рефлектора, содержащего большое число призм для отражения луча в направлении источника. Имея дальность действия от 5 до 100 м, лучевые извещатели ИП212-125 / 126 серии 6500 способны защитить от пожара помещения площадью до 900 кв. м. При необходимости, несколько приемо-передатчиков могут работать с одним отражателем, а два адаптивных порога срабатывания позволяют подстроить каждый извещатель пожарный лучевой к сложным условиям эксплуатации, снизив тем самым вероятность их ложных срабатываний.

Архитектура современных зданий зачастую подразумевает наличие больших открытых пространств, атриумных помещений и перекрытий со сложными конструктивными элементами. К таким объектам относятся спортивные сооружения, здания транспортных узлов, складские комплексы и т.п. При высоте потолков больше 12 м традиционные пожарные извещатели становятся малоэффективными, поэтому компания System Sensor предлагает для защиты этих объектов использовать пожарные лучевые извещатели ИП212-125 (6500R) и ИП212-126 (6500RS). Эти линейные устройства способны надежно детектировать дым в помещениях с высокими потолками и большой площадью, а оригинальный дизайн позволяет органично «вписать» лучевые извещатели в различные интерьеры.

Преимущества однокомпонентной конструкции

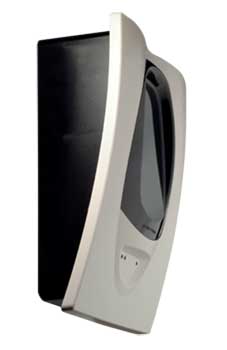

Линейные извещатели System Sensor 6500 оснащены приемником и передатчиком ИК-излучения, установленными в единый пластиковый корпус с декоративной крышкой. Поскольку в данном устройстве рефлектор является пассивным элементом, кабели подводятся только к приемо-передатчику, что существенно сокращает затраты на прокладку коммуникаций по сравнению с двухкомпонентными устройствами. При этом лучевые извещатели ИП212-125 / 126 можно использовать в помещениях с временными или подверженными вибрациям стенами, т.к. пассивные отражатели корректно работают даже в условиях небольших колебаний несущих поверхностей. Дополнительный плюс комбинированной конструкции – это возможность одному специалисту отъюстировать любой извещатель пожарный лучевой без привлечения помощника.

Защита помещений площадью до 900 кв. м при габаритных размерах до 100 м
Дымовые извещатели серии 6500 способны защитить от пожара помещения площадью до 900 кв. м в соответствии с российскими нормами пожарной безопасности. Если же принять во внимание соответствие ИП 212-125 / 126 европейскому стандарту EN54, то один такой лучевой извещатель может контролировать площадь до 1500 кв. м, конечно, если это не противоречит действующим требованиям. Опыт эксплуатации противопожарных систем показывает, что 85% помещений, где устанавливаются так называемые «лучевики» имеют протяженность менее 100 м. Иными словами, имея дальность действия от 5 до 100 м, линейные пожарные извещатели System Sensor являются наиболее эффективными устройствами для защиты большинства современных зданий от пожара.

Два адаптивных и четыре фиксированных порога чувствительности
Однокомпонентные лучевые устройства серии 6500 предоставляют установщику возможность выбора одного из двух адаптивных уровней чувствительности (30-50% и 40-50%), что позволяет избежать ложных срабатываний устройств в сложных условиях эксплуатации, сохранив при этом их чувствительность к дыму. Работая в дежурном режиме, лучевые извещатели автоматически учитывают медленные изменения оптической плотности среды в рамках заданных значений чувствительности в течение назначенного отрезка времени (например, рабочего дня). Помимо этого, извещатели пожарные ИП212-125 / 126 позволяют назначить один из четырех фиксированных порогов чувствительности: 25%, 30%, 40% и 50% затухания ИК-луча.

Контроль наличия электропитания и индикация текущего состояния
В рабочем режиме реле «Неисправность», встроенное в лучевые детекторы находится под напряжением и отслеживает наличие электропитания, что устраняет необходимость подключения дополнительных контролирующих реле. Для индикации своего текущего состояния лучевые извещатели System Sensor оснащены тремя светодиодами разных цветов: зеленый индицирует дежурный режим, желтый – неисправность, а красный – пожар. Кроме того, при обнаружении задымления в ИП212-125 / 126 автоматически замыкаются контакты реле «Пожар» и извещатель пожарный лучевой направляет соответствующий сигнал на ПКП системы пожарной сигнализации.

Возможность дистанционного тестирования ИП212-126 с помощью выносного пульта
Все линейные извещатели 6500RS компании System Sensor имеют функцию дистанционного тестирования оптического канала между приемопередатчиком и рефлектором. Для этого в лучевой извещатель встроен серводвигатель и калиброванный фильтр, которые имитируют задымление без создания искусственного очага возгорания или использования аттенюатора (электронного устройства, по действию противоположного усилителю сигнала). Для дистанционного тестирования лучевой пожарный датчик комплектуется выносным пультом System Sensor 6500RTS-KEY, который дополнительно измеряет уровень запыленности светофильтра приемопередатчика.

Технические характеристики на лучевые извещатели SystemSensor ИП212-125 (6500R) и ИП212-126 (6500RS)

Параметры

Значения

Дальность

5 – 70 м

70 – 100 м при использовании дополнительных рефлекторов

Чувствительность:
Уровень 1
Уровень 2
Уровень 3
Уровень 4
Адаптивный уровень 1
Адаптивный уровень 2


25% затухания
30% затухания
40% затухания
50% затухания
от 30% до 50%
от 40% до 50%

Допустимое отклонение

детектор: ± 0,5°
рефлектор: ± 10°

Время выдачи сигнала:

Пожар
Неисправность

20 сек типовое
30 сек типовое

Время подтверждения сигнала:

Пожар (после сброса по питанию)
Время сброса (по питанию)
Время перехода в дежурный режим


не более 5 с
не более 0,3с
не более 60с

Напряжение питания лучевого извещателя

от 15 до 32 В

Ток в дежурном режиме

17 мА при 24 В

Ток в режиме «Пожар»

38,5 мА при 24 В

Ток в режиме «Неисправность»

8,5 мА при 24 В

Ток в режиме «Тест»

500 мА, пиковый

Релейные контакты

0,5 А при =30В

Выход выносного индикатора:

Напряжение
Ток
Ограничение резистором


от 15 до 32 В
от 6 до 15 мА
2,2 кОм

Диапазон юстировки детектора

±10° по горизонтали и вертикали

Сечение проводников

от 0,33 мм2 до 3,1 мм2

Габариты (без передней панели)

229 х 178 х 84 мм

Габариты извещателя (с передней панелью)

253 х 193 х 84 мм

Вес (в упаковке)

1,77 кг

Диапазон рабочих температур

– 30 °С…+ 55 °С

Допустимая относительная влажность

10%... 93% (без конденсации)

Степень защиты оболочки

IP54

Срок гарантии производителя

3 года

Основные технические характеристики и цены на дымовые лучевые извещатели System Sensor ИП212-125 (6500R) и ИП212-126 (6500RS) приведены в подразделе «лучевые извещатели» каталога оборудования ОПС. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции и гарантийного обслуживания оборудования.

Для получения более подробной информации на лучевые извещатели пожарные ИП212-125 (6500R) и ИП212-126 (6500RS) производства System Sensor, а также на другие устройства для неадресных систем пожарной сигнализации этой марки обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования System Sensor.
